AutoCAD 2D: Quando Usar e Otimizar Fluxos

AutoCAD 2D: quando usar e por que ele continua essencial em fluxos técnicos são dúvidas comuns entre profissionais e estudantes. Embora o 3D tenha ganhado força, a modelagem 2D ainda domina diversas áreas de projeto, pela sua objetividade e compatibilidade com normas técnicas.

Quando o AutoCAD 2D é mais indicado do que o 3D

Embora a modelagem tridimensional e o BIM tenham ampliado as possibilidades no desenvolvimento de projetos, o AutoCAD 2D ainda é a escolha ideal em diversas situações. Entender quando usar o 2D não se trata apenas de limitação de recursos, mas de eficiência, clareza técnica e alinhamento com a finalidade do projeto.

1. Projetos com foco em documentação técnica

Quando a entrega principal é composta por plantas, cortes e vistas técnicas — como:

• Plantas hidráulicas, elétricas ou estruturais;
• Detalhamentos técnicos com cotas e anotações;
• Projetos para aprovação em órgãos públicos;

…o AutoCAD 2D se mostra mais direto e produtivo, eliminando a complexidade desnecessária do ambiente 3D.

2. Trabalhos com exigência normativa

Muitos órgãos, prefeituras e concessionárias ainda exigem documentação em 2D padronizada, com espessuras de linha, hachuras técnicas e pranchas montadas em layout A1, A2 ou A3. Nessas situações, o 2D oferece maior controle gráfico e previsibilidade.

3. Etapas iniciais de projeto e anteprojetos

Em fases preliminares, como estudo de viabilidade ou levantamento de áreas, trabalhar com linhas e blocos em 2D permite:

• Maior agilidade na concepção;
• Facilidade na edição de versões e variantes;
• Menor tempo de modelagem e documentação.

Além disso, arquivos em 2D são mais leves e fáceis de compartilhar, especialmente em contextos com internet limitada ou ambientes colaborativos remotos.

4. Produções voltadas a fabricação ou corte

Setores como marcenaria, caldeiraria, sinalização e corte a laser ainda trabalham com linhas vetoriais planas, onde o 2D é não apenas suficiente, mas necessário. Isso garante compatibilidade com equipamentos CNC e sistemas de produção baseados em vetores.

Em resumo, o AutoCAD 2D segue como solução ideal quando o foco está na clareza da documentação, normatização, agilidade de edição ou compatibilidade com sistemas técnicos específicos. Saber quando optar por ele é uma decisão estratégica.

Vantagens práticas de utilizar o AutoCAD em 2D

Mesmo com a evolução dos softwares 3D e das metodologias BIM, o AutoCAD 2D mantém seu espaço por oferecer vantagens práticas em diversos contextos técnicos. Com menor curva de aprendizado e alta compatibilidade com o mercado, trabalhar em 2D ainda é a escolha mais eficiente para muitos profissionais.

1. Rapidez na execução de projetos simples

Para projetos diretos, como instalações prediais, layout de interiores ou detalhamentos de peças, o 2D proporciona:

• Criação mais ágil de geometrias básicas;
• Edição intuitiva com comandos simples (TRIM, OFFSET, COPY, ROTATE);
• Redução de tempo em comparação com modelagens complexas em 3D.

Essa agilidade torna o 2D ideal para prazos curtos ou revisões recorrentes.

2. Leveza dos arquivos e compatibilidade ampla

Os arquivos DWG criados em 2D têm menor peso, o que facilita:

• Armazenamento e organização em nuvem;
• Abertura rápida em dispositivos com menor desempenho;
• Compatibilidade com plotters, softwares CAM e programas de corte técnico.

Além disso, o AutoCAD 2D é reconhecido amplamente por órgãos públicos, universidades, escritórios e prestadores de serviço.

3. Precisão no detalhamento técnico

A modelagem 2D oferece controle refinado sobre:

• Espessuras de linha;
• Estilos de cota;
• Hachuras normativas;
• Layouts de impressão configurados por CTB/STB.

Isso garante que o projeto entregue esteja alinhado com normas e padrões gráficos do setor.

4. Facilidade de aprendizagem e padronização

Comparado a fluxos 3D ou plataformas BIM, o AutoCAD 2D:

• Exige menor tempo de formação;
• É mais fácil de ensinar em equipes técnicas;
• Permite padronizar bibliotecas de blocos, layers e estilos com mais previsibilidade.

Isso é especialmente útil em escritórios com rotatividade ou em times multidisciplinares.

As vantagens do AutoCAD em 2D vão além da simplicidade: elas se refletem na eficiência operacional, confiabilidade gráfica e versatilidade no mercado técnico, sendo um recurso indispensável em projetos que exigem precisão, velocidade e clareza documental.

Tipos de projeto que ainda exigem desenho 2D técnico

Mesmo com o crescimento do 3D e das plataformas BIM, há muitos contextos onde o desenho técnico 2D ainda é exigido — não por limitação, mas por padronização, precisão gráfica e exigência legal. Conhecer esses casos ajuda a entender onde o AutoCAD 2D segue insubstituível.

1. Projetos para aprovação legal

Órgãos públicos, prefeituras e concessionárias normalmente exigem:

• Plantas baixas, cortes e fachadas em 2D, com cotas, hachuras e selos técnicos;
• Arquivos em DWG ou PDF com espessura de linha controlada;
• Representações gráficas que sigam normas técnicas da ABNT.

Nesses casos, o uso do 2D é uma exigência formal.

2. Detalhamentos de construção civil e infraestrutura

Projetos executivos, como:

• Detalhes de fundações, armaduras, alvenarias e coberturas;
• Detalhamentos de drenagem, pavimentação e terraplenagem;
• Cortes esquemáticos com legendas técnicas.

São feitos em 2D para garantir legibilidade direta na obra, compatibilidade com as equipes de execução e fidelidade à escala.

3. Layouts industriais e plantas de instalações

Instalações prediais (hidrossanitárias, elétricas, gás e prevenção contra incêndio) são desenvolvidas em 2D por:

• Clareza de leitura em canteiros de obra;
• Integração fácil com outros sistemas em papel;
• Exigência de simbologias normalizadas.

O mesmo vale para layouts industriais, onde o 2D oferece simplicidade e controle de escala.

4. Design técnico e produção mecânica

Áreas como marcenaria, serralheria, corte a laser e CNC requerem:

• Arquivos vetoriais em 2D, geralmente exportados de DWG para DXF;
• Representações planificadas de peças e cortes;
• Compatibilidade direta com softwares de produção.

Nesses casos, o 2D é a linguagem principal entre o projetista e a máquina.

5. Sinalização e comunicação visual técnica

Projetos de sinalização arquitetônica ou urbana precisam:

• Layouts vetoriais com medidas, posicionamento e proporções técnicas;
• Arquivos escalonados em milímetros ou metros;
• Plotagem técnica para execução e aprovação.

Esses exemplos mostram que o AutoCAD 2D segue obrigatório em nichos onde o rigor gráfico e a clareza são inegociáveis. O domínio dessa ferramenta continua sendo uma exigência prática para diversos setores da engenharia, arquitetura e produção técnica.

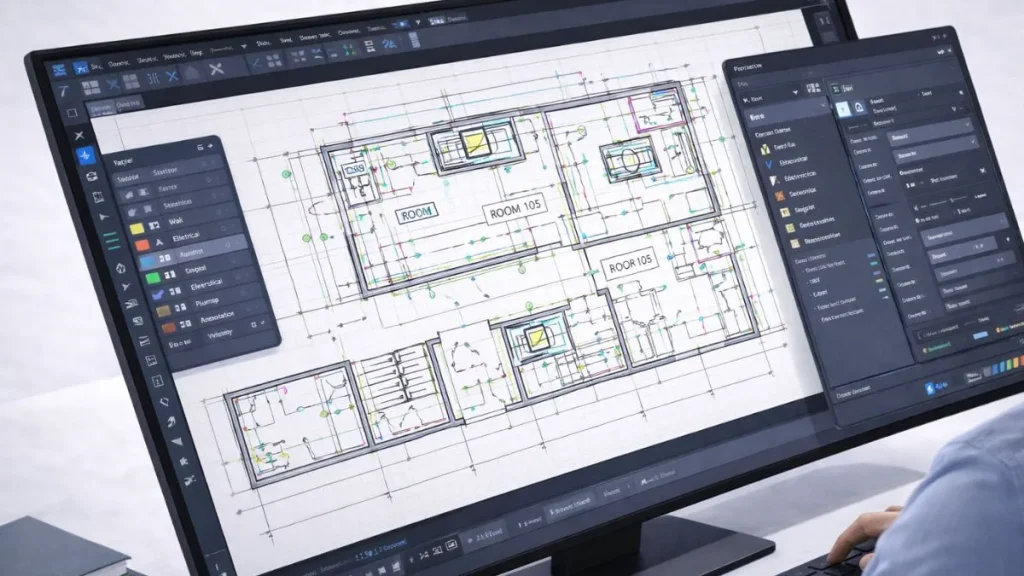

Como estruturar um fluxo otimizado no AutoCAD 2D

Trabalhar com AutoCAD 2D de forma eficiente não depende apenas de saber desenhar, mas de estruturar um fluxo de trabalho que permita precisão, agilidade e manutenção dos padrões técnicos do projeto. Um bom fluxo reduz retrabalho e facilita tanto o desenvolvimento quanto a entrega final.

1. Comece com um template técnico padronizado

Utilize um arquivo modelo (DWT) com as configurações básicas:

• Layers nomeadas e organizadas por disciplina;
• Estilos de cota, texto e hachura pré-definidos;
• Viewports, carimbos e margens já posicionados no layout;
• Tabelas e blocos dinâmicos prontos para uso.

Esse ponto de partida economiza tempo e mantém a padronização em toda a equipe.

2. Organize os elementos em layers funcionais

A estruturação por camadas (layers) é essencial para:

• Separar informações por função (paredes, cotas, mobiliário, rede elétrica etc.);
• Controlar a visibilidade e espessura de linha por disciplina;
• Aplicar filtros e isolamentos rapidamente durante a edição.

Crie uma legenda de layers padronizada e utilize sempre as mesmas cores e nomes nos projetos.

3. Use blocos inteligentes sempre que possível

Evite desenhar elementos repetitivos manualmente. Prefira:

• Blocos dinâmicos, que podem ser escalados, rotacionados e editados;
• Bibliotecas organizadas com símbolos técnicos (tomadas, mobiliário, conexões);
• Inserções com pontos de fixação e atributos preenchíveis.

Blocos bem organizados aceleram o fluxo e reduzem erros.

4. Trabalhe com anotações associativas e escala anotativa

Ao usar textos e cotas, aplique o recurso anotativo para que os elementos:

• Se ajustem automaticamente às escalas de plotagem;
• Apareçam corretamente em diferentes viewports;
• Evitem retrabalho de redimensionamento manual.

Isso mantém a legibilidade em todas as pranchas de forma automatizada.

5. Faça uso inteligente do layout (Paperspace)

Evite imprimir diretamente do Model Space. Use os layouts para:

• Posicionar viewports com escalas definidas;
• Inserir selos e carimbos;
• Controlar a plotagem com CTB (espessura de linha por cor).

Esse é o padrão mais eficiente e profissional para entrega final.

Com um fluxo bem estruturado no AutoCAD 2D, é possível manter consistência gráfica, reduzir erros de escala e acelerar o desenvolvimento técnico com segurança. Pequenas boas práticas fazem grande diferença na produtividade geral do projeto.

Principais erros ao trabalhar exclusivamente em 2D

Apesar de suas inúmeras vantagens, trabalhar exclusivamente em AutoCAD 2D pode gerar gargalos se não houver visão crítica do fluxo de projeto. Muitos profissionais cometem erros por depender 100% do desenho bidimensional, principalmente em contextos onde a modelagem 3D ou a interoperabilidade BIM são recomendadas.

1. Repetição excessiva de tarefas manuais

Sem uso de blocos dinâmicos, templates e bibliotecas otimizadas, o 2D pode levar a:

• Redesenhos manuais de elementos repetidos;
• Alto risco de inconsistência entre plantas, cortes e detalhes;
• Perda de tempo em revisões e atualizações.

A ausência de automação em processos simples compromete a produtividade a médio prazo.

2. Dificuldade em visualizar interferências

O 2D não oferece visão espacial. Com isso, é comum:

• Sobreposição de elementos (tubulação, estrutura, mobiliário);
• Erros de compatibilização entre disciplinas;
• Conflitos que só aparecem na obra, gerando retrabalho.

Esse tipo de erro seria facilmente evitado com um modelo 3D ou análise integrada.

3. Isolamento do processo em relação ao BIM

Equipes que atuam apenas com arquivos 2D perdem:

• A possibilidade de gerar quantitativos automáticos;
• A rastreabilidade de revisões e histórico de alterações;
• A integração com plataformas colaborativas (como Autodesk Docs ou Revit).

Com isso, o projeto fica mais sujeito a falhas humanas e retrabalho.

4. Falta de atualização frente às demandas do mercado

Muitos profissionais ficam estagnados no 2D e não acompanham:

• A transição de escritórios para o fluxo BIM;
• As exigências de compatibilização 3D para obras públicas e corporativas;
• A valorização de perfis multidisciplinares que operam em mais de uma plataforma.

Isso impacta diretamente na empregabilidade e no posicionamento profissional.

5. Despreparo para projetos complexos

Projetos com múltiplas pranchas e alterações constantes se tornam difíceis de gerenciar apenas com arquivos DWG 2D, principalmente quando há:

• Equipes grandes trabalhando simultaneamente;
• Várias revisões com versões sobrepostas;
• Necessidade de compatibilidade com outros softwares.

Nessas situações, o 2D pode se tornar um gargalo técnico.

Trabalhar com o AutoCAD 2D ainda é essencial, mas o erro está em usá-lo como única abordagem em todos os projetos. Avaliar o escopo e as exigências técnicas ajuda a decidir se o fluxo precisa evoluir para algo mais integrado.

Como integrar o AutoCAD 2D ao processo BIM e 3D

O uso do AutoCAD 2D não precisa ser isolado do avanço tecnológico. Na verdade, ele pode e deve ser integrado a fluxos de modelagem 3D e metodologias BIM (Building Information Modeling), ampliando sua utilidade em equipes multidisciplinares e projetos mais complexos.

1. AutoCAD como ferramenta de apoio ao fluxo BIM

Mesmo em projetos modelados no Revit, Archicad ou Civil 3D, o AutoCAD 2D pode ser usado para:

• Detalhamentos técnicos que não foram modelados em 3D;
• Pranchas específicas, como esquemas elétricos ou layouts de sinalização;
• Adaptação de projetos antigos em DWG para revisão e complementação no BIM.

Ele funciona como uma ferramenta de reforço, especialmente em entregas com exigências normativas específicas.

2. Trabalhar com base em arquivos exportados do BIM

Softwares BIM permitem exportar vistas e pranchas em DWG, o que possibilita:

• Abertura dessas vistas no AutoCAD 2D para complementação manual;
• Criação de representações gráficas compatíveis com padrões locais;
• Revisões técnicas com profissionais que ainda operam exclusivamente em 2D.

Esse processo facilita a comunicação entre times híbridos, onde nem todos dominam o ambiente BIM.

3. Importação e referência cruzada entre modelos

No AutoCAD é possível importar:

• Arquivos IFC (formato aberto BIM);
• Nuvens de pontos (.rcs, .rcp);
• Modelos em 3D DWG como referências externas (XREF).

Isso permite usar o AutoCAD 2D como plataforma de leitura e verificação, mantendo coerência com a modelagem 3D geral do projeto.

4. Criação de padrões gráficos baseados em modelos 3D

Profissionais podem usar imagens, cortes e vistas exportadas do 3D como base para:

• Gerar detalhamentos técnicos em 2D de forma manual;
• Aplicar padrões gráficos exigidos por normas locais;
• Desenvolver esquemas que o modelo BIM não contempla diretamente.

Essa abordagem mantém a conformidade visual do projeto, mesmo que o modelo 3D seja o principal.

5. Automatizar conversões e atualizações com Dynamo ou LISP

Para usuários avançados, é possível automatizar processos entre AutoCAD e plataformas BIM com:

• Scripts em LISP para ajustes automáticos em arquivos DWG;
• Dynamo (Revit) para exportar dados e gerar representações 2D sob demanda;
• Conectores com plataformas como BIM 360 ou Autodesk Docs.

Isso garante um fluxo sincronizado entre ambientes e reduz o retrabalho.

A integração entre AutoCAD 2D, BIM e modelagem 3D é uma realidade viável e recomendada. Ao manter o AutoCAD como uma ferramenta complementar — e não isolada — o profissional ganha em versatilidade, produtividade e capacidade de adaptação ao mercado técnico atual.

✅ Conclusão

Saber quando usar o AutoCAD 2D e como otimizá-lo no dia a dia técnico é fundamental para qualquer profissional que atua com desenho, documentação ou detalhamento de projetos. Apesar da ascensão do 3D e do BIM, o 2D ainda desempenha um papel central em setores que exigem precisão gráfica, compatibilidade com normas e agilidade de produção.

O segredo está em usar o AutoCAD 2D com inteligência: padronizar fluxos, organizar layers, aplicar blocos dinâmicos e alinhar-se às demandas de cada projeto. Além disso, é possível integrar esse domínio a ferramentas mais avançadas, como plataformas BIM e ambientes colaborativos em nuvem.

Dominar o 2D não é retrocesso — é base sólida para evoluir com segurança no ambiente CAD/BIM. Ao fortalecer esse pilar, o profissional amplia sua versatilidade, se adapta a diferentes fluxos e conquista mais segurança técnica no desenvolvimento de projetos.
