Conversão PDF para DWG AutoCAD: Método Técnico

A conversão PDF para DWG AutoCAD é essencial para reutilizar projetos técnicos e garantir produtividade no ambiente CAD. Com o procedimento correto, é possível transformar documentos estáticos em arquivos editáveis, prontos para uso técnico com precisão.

Conversão PDF para DWG AutoCAD: Método Oficial

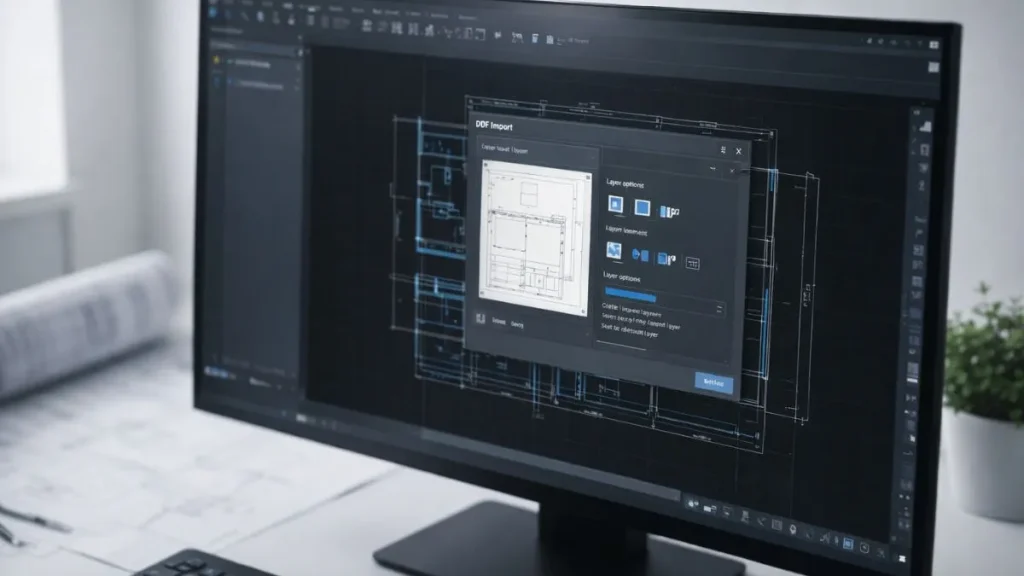

A forma mais confiável de realizar a conversão PDF para DWG AutoCAD é utilizando o comando nativo IMPORTPDF, disponível a partir da versão 2017. Esse recurso permite transformar elementos vetoriais do PDF em entidades editáveis dentro do AutoCAD.

🛠️ Passo a passo da conversão oficial:

1. Abra um novo projeto DWG ou o arquivo de destino
2. Digite o comando IMPORTPDF na linha de comando
3. Selecione o PDF técnico desejado
   É possível escolher a página, configurar camadas, ajustar escala e posicionamento.
4. Defina as opções de importação
   • Linhas, arcos e polylines
   • Textos e hachuras
   • Vetores separados por camada (quando possível)
5. Ajuste a posição no desenho
   Após confirmar, os objetos serão inseridos como entidades editáveis no espaço de trabalho.

📌 Observação importante:

Certifique-se de que o PDF seja vetorial (gerado por software CAD). PDFs escaneados serão importados apenas como imagem e não como entidades vetoriais.

Essa abordagem é ideal para quem busca agilidade e fidelidade na conversão, mantendo o conteúdo técnico estruturado e pronto para edição.

Como Corrigir Escala e Organização do Arquivo DWG

Após concluir a conversão PDF para DWG AutoCAD, é comum que o arquivo precise de ajustes técnicos para que possa ser reutilizado com precisão. Corrigir escala, layers e organização dos objetos garante que o conteúdo esteja pronto para edição e compatível com normas de projeto.

📏 Ajustando a escala corretamente:

• Utilize o comando DIST para medir um trecho conhecido no desenho convertido.
• Compare o valor com a medida real e aplique o comando SCALE com base na proporção correta.
• Crie uma linha de referência com o tamanho correto e utilize-a como base para escalonar todo o desenho.

📚 Reorganizando camadas:

• Arquivos convertidos geralmente vêm com todos os elementos em uma única layer.
• Crie layers técnicas específicas (Ex: paredes, cotas, mobiliário, textos).
• Use MATCHPROP ou mova manualmente cada tipo de elemento para sua camada ideal.

✏️ Otimizando o arquivo:

• Utilize OVERKILL para eliminar objetos duplicados e sobrepostos.
• Aplique JOIN em linhas fragmentadas e EXPLODE em blocos mal convertidos.
• Substitua textos e hachuras danificadas por elementos novos e padronizados.

Organizar corretamente o DWG após a conversão garante produtividade, reduz erros e permite integrar o desenho a fluxos de projeto técnicos.

Erros Frequentes na Conversão e Como Corrigir

Durante o processo de conversão PDF para DWG AutoCAD, alguns erros são comuns e podem comprometer a usabilidade do arquivo final. Identificar e corrigir esses problemas evita retrabalho e garante que o projeto siga padrões técnicos consistentes.

⚠️ Principais erros observados:

• Escala incorreta após a importação
  O desenho pode ser inserido com medidas desproporcionais. A correção deve ser feita com o comando SCALE, usando uma referência real.
• Textos quebrados ou ilegíveis
  É comum que textos venham fragmentados ou como blocos. Use EXPLODE, TEXTEDIT ou substitua manualmente com estilo padronizado.
• Linhas sobrepostas e desconectadas
  Elementos mal convertidos podem gerar linhas duplicadas ou soltas. O comando OVERKILL remove redundâncias, e JOIN conecta segmentos.
• Camadas desorganizadas
  PDFs convertidos tendem a agrupar tudo em uma única layer. A reorganização manual por função é fundamental para limpeza do DWG.
• Objetos raster ao invés de vetoriais
  Quando o PDF é escaneado, a importação trará apenas uma imagem. Nestes casos, o AutoCAD não gera entidades editáveis — exigindo vetorização manual.

🔄 Boas práticas para correção:

• Trabalhe em cópias do arquivo original
• Use ferramentas de limpeza como PURGE e AUDIT
• Padronize estilos de texto, cotas e hachuras logo após os ajustes iniciais

Dicas para Evitar Perda de Qualidade no Resultado Final

Mesmo com o uso correto do comando, a conversão PDF para DWG AutoCAD pode gerar arquivos com perda de detalhes, precisão ou organização. Para evitar esses problemas, é importante seguir boas práticas desde a escolha do arquivo até o pós-processamento no AutoCAD.

✅ Antes da conversão:

• Escolha arquivos vetoriais gerados por software CAD
  PDFs exportados diretamente de AutoCAD, Revit, ArchiCAD ou similares preservam geometria vetorial — garantindo melhor qualidade.
• Evite PDFs escaneados ou com baixa resolução
  Arquivos rasterizados não produzem entidades editáveis, apenas imagens de fundo.
• Peça a versão original em DWG sempre que possível
  Se você for o receptor do PDF, solicite o arquivo nativo ao autor do projeto. Isso elimina a necessidade de conversão.

🧠 Durante a importação:

• Use as opções de importação com atenção (IMPORTPDF)
• Ative a detecção de camadas e textos quando possível
• Revise a visualização antes de confirmar a inserção no espaço de trabalho

🛠️ Após a conversão:

• Faça uma varredura visual e técnica: confira cotas, linhas e escala
• Refaça hachuras que perderam padrão
• Substitua textos corrompidos por novos, com estilos padronizados

Com essas práticas, o arquivo DWG terá alta fidelidade ao original em PDF, mantendo a estrutura técnica necessária para revisões e edições.

Comparativo: AutoCAD vs Conversores Externos

Embora o AutoCAD ofereça a forma mais segura e integrada de realizar a conversão PDF para DWG, existem alternativas externas no mercado. Comparar essas ferramentas ajuda a entender quando vale a pena usar o AutoCAD e quando uma solução externa pode ser útil.

🧰 Conversão no AutoCAD (IMPORTPDF)

• ✅ Integração direta no fluxo de trabalho CAD
• ✅ Converte elementos vetoriais em polylines, textos e hachuras
• ✅ Permite ajustes de escala e posicionamento no momento da inserção
• ❌ Pode ter dificuldade com PDFs muito antigos ou corrompidos

🛠️ Conversores externos (ex: AnyDWG, Aide PDF to DWG, Scan2CAD)

• ✅ Opções de conversão em lote
• ✅ Conversão rápida de múltiplos arquivos
• ✅ Alguns oferecem vetorização de imagens rasterizadas
• ❌ Maior chance de perda de qualidade ou organização técnica
• ❌ Exigem validação manual posterior no AutoCAD

📌 Qual escolher?

• Prefira o AutoCAD quando a qualidade técnica e a precisão forem prioridades
• Use ferramentas externas apenas para tarefas pontuais ou arquivos secundários
• Sempre revise os arquivos convertidos, independentemente da ferramenta utilizada

✅ Conclusão

A conversão PDF para DWG AutoCAD é uma tarefa comum e estratégica no dia a dia de profissionais que trabalham com projetos técnicos. Dominar esse processo permite recuperar arquivos, adaptar informações de forma eficiente e economizar tempo no desenvolvimento de desenhos.

Utilizando o comando correto no AutoCAD, ajustando a escala, reorganizando as camadas e corrigindo imperfeições, é possível transformar um simples PDF em um DWG funcional e tecnicamente válido. Além disso, entender os limites da conversão e quando utilizar ferramentas externas aumenta a sua autonomia e precisão nos projetos.

Seja para revisões, ampliações ou compatibilização de disciplinas, converter arquivos de forma consciente é um diferencial para quem busca produtividade sem abrir mão da qualidade técnica.
