Converter PDF Técnico em DWG AutoCAD: Guia Prático

Aprender a converter PDF técnico em DWG AutoCAD é essencial para reutilizar desenhos, editar projetos legados ou recuperar arquivos enviados em formato não editável. Neste guia, você verá como importar, configurar e corrigir arquivos PDF dentro do ambiente AutoCAD, evitando perda de tempo e retrabalho.

Por Que Converter PDF Técnico em DWG no AutoCAD

Muitos profissionais da engenharia, arquitetura e design recebem arquivos em PDF como forma de documentação técnica. Porém, quando é necessário reutilizar ou editar essas informações, converter o PDF técnico em DWG no AutoCAD se torna uma solução prática e eficiente.

🔹 Principais razões para realizar a conversão:

• Recuperação de projetos legados: quando o DWG original foi perdido ou não foi entregue
• Revisão de projetos: para aplicar alterações sem refazer todo o desenho do zero
• Compatibilidade técnica: arquivos DWG permitem uso de comandos, layers e blocos, otimizando o fluxo de trabalho
• Padronização e normatização: trabalhar no AutoCAD permite seguir padrões técnicos (ABNT, ISO etc.) com maior controle

🧠 Vantagem estratégica:

Ao importar um PDF técnico para dentro do AutoCAD, o profissional ganha tempo e pode adaptar o projeto com precisão, transformando linhas vetoriais em entidades editáveis — como polylines, textos e hachuras.

Essa conversão também é útil em contextos de compatibilização de disciplinas, reformas, ampliações ou auditorias técnicas.

Converter PDF Técnico em DWG AutoCAD: Etapas Iniciais

Para converter PDF técnico em DWG AutoCAD, é necessário entender o passo a passo correto para que o resultado seja técnico e confiável. A conversão pode ser feita diretamente no AutoCAD a partir da versão 2017, sem necessidade de plugins.

✅ Etapas básicas da conversão:

1. Abra o AutoCAD
   Inicie um novo arquivo DWG ou abra o projeto onde o PDF será inserido.

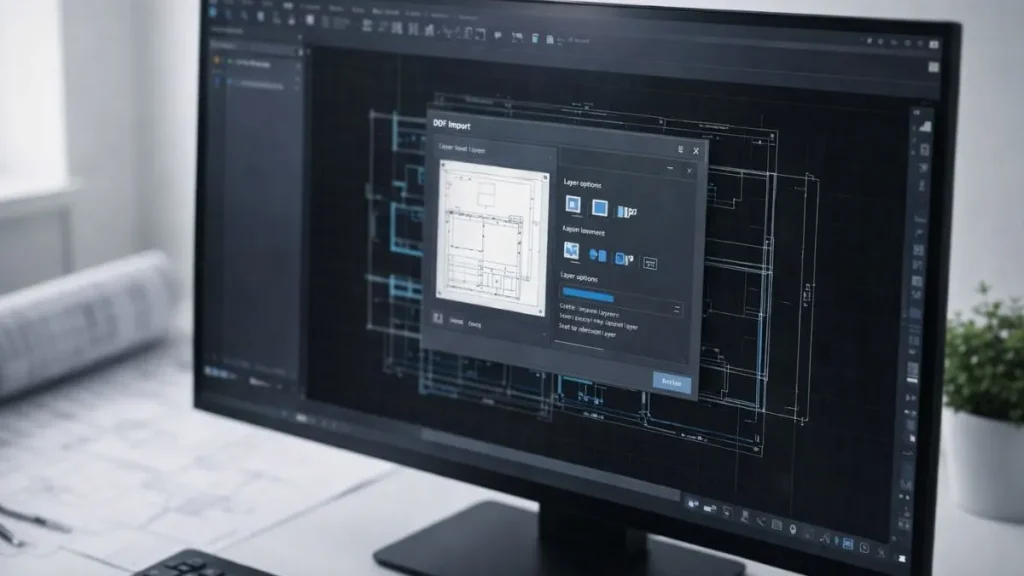

2. Use o comando IMPORTPDF
   Digite IMPORTPDF na linha de comando e selecione o arquivo PDF técnico desejado.
3. Escolha as opções da caixa de diálogo
   • Defina a página a ser importada (caso o PDF tenha múltiplas)
   • Selecione entre importar como geometrias vetoriais ou imagens raster
   • Ative a opção para converter textos e linhas de forma editável
4. Ajuste o ponto de inserção e escala
   Posicione o desenho no espaço do AutoCAD e, se necessário, ajuste a escala manualmente.
5. Confirme a importação e inicie os ajustes
   O conteúdo será importado como polylines, textos e sólidos. Agora é possível editar, apagar ou reconfigurar os elementos conforme necessário.

Essa etapa é fundamental para transformar a base PDF em um arquivo DWG funcional, pronto para revisão, detalhamento ou reutilização.

Como Ajustar Escala, Camadas e Linhas Após a Conversão

Após converter PDF técnico em DWG AutoCAD, o arquivo importado precisa passar por ajustes técnicos para que esteja pronto para edição e uso em projeto. Esses ajustes envolvem escala, camadas e a organização das linhas vetoriais.

🔧 Ajustar a escala corretamente:

• Utilize o comando ALIGN ou SCALE para fazer o ajuste com base em medidas conhecidas do projeto.
• Meça uma cota no desenho (com DIST) e compare com o valor real. Em seguida, aplique a escala proporcional.
• Crie uma linha de referência com o valor correto e use-a como base para ajuste.

🧱 Trabalhar com camadas (layers):

• O PDF convertido geralmente insere todos os elementos em uma camada única (ex: “0” ou “Import”).
• Separe elementos por função: paredes, eixos, cotas, textos, mobiliário, etc.
• Utilize MATCHPROP ou crie novas layers com cores e nomes técnicos para reorganizar o projeto.

✏️ Corrigir linhas, textos e hachuras:

• Verifique se as linhas estão contínuas (polylines) ou fragmentadas — use JOIN para unir segmentos.
• Converta textos que vieram como blocos em entidades editáveis com EXPLODE, se necessário.
• Elimine hachuras corrompidas ou mal convertidas e aplique novas com o comando HATCH.

Esses passos garantem que o arquivo DWG gerado a partir do PDF seja tecnicamente válido, organizado e pronto para reutilização.

Limitações Comuns na Conversão de PDF para DWG

Mesmo com um processo bem executado, ao converter PDF técnico em DWG AutoCAD, é importante conhecer as limitações que podem impactar o resultado final. Compreender esses pontos ajuda a ajustar expectativas e planejar melhor o retrabalho necessário.

⚠️ Principais limitações técnicas:

• Perda de precisão em curvas
  Arcos e círculos podem ser convertidos como múltiplos segmentos de linha, exigindo reconstrução com ARC ou CIRCLE.
• Textos quebrados ou agrupados
  Textos convertidos de PDFs vetoriais nem sempre mantêm fonte, tamanho ou posicionamento. Às vezes vêm em partes ou como blocos.
• Hachuras e sombreamentos corrompidos
  Hachuras podem aparecer como sólidos ou falhar na conversão, exigindo nova aplicação no AutoCAD.
• Objetos não editáveis (raster)
  PDFs escaneados (imagem) não geram vetores. Nestes casos, a importação gera apenas uma imagem de fundo, exigindo vetorização manual.
• Problemas com escala e origem
  PDFs exportados sem escala técnica definida podem exigir medição e ajuste proporcional no AutoCAD após a importação.

✅ Como contornar essas limitações:

• Priorize PDFs vetoriais exportados diretamente de softwares CAD
• Reorganize o arquivo com calma após a conversão
• Utilize comandos de reconstrução e limpeza: OVERKILL, JOIN, EXPLODE, HATCH, TEXTEDIT

Essas limitações são comuns, mas com domínio técnico, é possível superar a maioria delas com ajustes precisos no pós-processamento.

Boas Práticas para Evitar Erros na Importação de PDFs

Para garantir um bom resultado ao converter PDF técnico em DWG AutoCAD, seguir boas práticas evita erros estruturais no desenho e reduz o tempo gasto com correções manuais.

✅ Antes de importar:

• Verifique se o PDF é vetorial
  PDFs gerados por outros softwares CAD são preferíveis. Evite arquivos escaneados (imagens raster).
• Solicite o arquivo em boa qualidade
  Se possível, peça ao remetente que envie o PDF com linhas nítidas, fontes padronizadas e sem proteções.
• Use o espaço de trabalho correto
  Configure as unidades (comando UNITS) e prepare o ambiente do AutoCAD antes de importar.

🧠 Durante a importação:

• Ative a opção de converter objetos em camadas
  Isso facilita a organização do DWG após o processo.
• Revise a escala com atenção
  Sempre compare uma medida real com o que foi importado e corrija com SCALE se necessário.
• Evite múltiplas páginas por vez
  Importe uma página por vez para manter o controle sobre o conteúdo.

🛠️ Após a conversão:

• Use o comando OVERKILL para eliminar sobreposições
• Renomeie e reorganize camadas conforme o padrão técnico do projeto
• Salve como DWG com nome de versão e data, para manter histórico

Seguindo essas práticas, o arquivo resultante será limpo, editável e tecnicamente útil — evitando retrabalho e garantindo mais precisão no desenvolvimento dos projetos.

Ferramentas e Alternativas ao AutoCAD Para Conversão

Além do AutoCAD, existem outras ferramentas capazes de converter PDF técnico em DWG, com diferentes níveis de qualidade e compatibilidade. Conhecer essas opções pode ser útil em situações onde o AutoCAD não está disponível ou quando se deseja testar soluções específicas.

🔹 Ferramentas alternativas:

• Aide PDF to DWG Converter
  Software dedicado exclusivamente à conversão. Converte múltiplas páginas e mantém a estrutura vetorial com qualidade razoável.
• AnyDWG PDF to DWG Converter
  Possui controle sobre camadas e permite conversão em lote. Ideal para usuários que não usam AutoCAD frequentemente.
• Scan2CAD
  Converte PDFs escaneados (raster) e vetoriais. Inclui ferramentas de vetorização automática e edição pós-conversão.
• Solid Converter
  Muito utilizado por empresas para transformar documentos técnicos em arquivos CAD compatíveis.

📌 Pontos de atenção:

• Nem todas as alternativas garantem precisão técnica ideal
• Arquivos convertidos ainda podem exigir correção manual no AutoCAD
• Sempre revise a geometria, cotas e textos após importar os arquivos DWG gerados

Mesmo com outras opções, o AutoCAD continua sendo o ambiente mais confiável para editar, revisar e organizar os arquivos técnicos resultantes da conversão.

✅ Conclusão

Saber como converter PDF técnico em DWG AutoCAD é uma habilidade prática que economiza tempo e agrega valor ao fluxo de trabalho técnico. Ao importar corretamente, ajustar a escala, organizar camadas e corrigir elementos convertidos, o profissional transforma um documento estático em um projeto editável, pronto para revisão ou reaproveitamento.

Apesar das limitações, o processo de conversão dentro do AutoCAD é seguro, direto e integrado ao ambiente de trabalho, tornando-se uma solução confiável para engenheiros, arquitetos, designers e técnicos.

Com o domínio das etapas e o apoio de boas práticas, você ganha produtividade e autonomia na edição de arquivos técnicos, mesmo quando o DWG original não está disponível.
