Ferramentas PDF to DWG: Conversão Segura

As ferramentas PDF to DWG AutoCAD facilitam a conversão de arquivos vetoriais com precisão. No entanto, escolher soluções seguras é essencial para manter camadas, escalas e a integridade do projeto técnico. Neste artigo, você verá como identificar e aplicar as melhores opções, com foco em confiabilidade e produtividade.

Por Que Usar Ferramentas Seguras para Converter PDF to DWG

A conversão de arquivos PDF to DWG no AutoCAD é uma prática cada vez mais comum em escritórios de engenharia, arquitetura e design. No entanto, muitos profissionais utilizam ferramentas desconhecidas ou soluções online sem critério técnico, o que pode gerar problemas sérios no projeto final.

Os riscos de ferramentas não confiáveis

Utilizar conversores genéricos ou não testados pode resultar em:

• Perda de camadas técnicas (layers)
   Arquivos convertidos com má interpretação vetorial trazem todos os elementos em uma única camada, dificultando edições, filtros e impressão.
• Escalas distorcidas ou imprecisas
   Detalhes convertidos fora de escala comprometem cotas e medidas, prejudicando o uso do desenho em pranchas técnicas e compatibilizações.
• Fontes e textos corrompidos
   Textos podem ser transformados em linhas desconexas ou símbolos indecifráveis, tornando o conteúdo ilegível.
• Arquivos pesados e instáveis
   Conversores mal otimizados geram DWGs com milhares de entidades fragmentadas, o que afeta a performance do AutoCAD e pode causar falhas na plotagem.
• Riscos de segurança e vírus
   Ferramentas online desconhecidas podem conter malwares ou expor informações do projeto ao upload em servidores externos.

Impactos no fluxo técnico e retrabalho

Ao importar um DWG mal convertido, a equipe pode precisar:

• Redesenhar manualmente partes inteiras do detalhe
• Corrigir escalas e reorganizar layers do zero
• Remover entidades sobrepostas ou irrelevantes
• Identificar erros só na fase de plotagem

Essas tarefas consomem tempo e reduzem a confiabilidade do material técnico entregue ao cliente.

A importância da confiança na ferramenta

Ferramentas seguras são aquelas:

• Criadas por desenvolvedores com reconhecimento na área CAD
• Integradas ao AutoCAD ou compatíveis com seus formatos
• Que mantêm estrutura de camadas, escalas e estilos
• Que oferecem controle técnico sobre o conteúdo convertido

Usar uma boa ferramenta de conversão garante que o DWG resultante seja leve, preciso e reutilizável com mínima necessidade de ajustes.

AutoCAD PDFIMPORT: A Ferramenta Nativa Mais Confiável

Entre todas as ferramentas PDF to DWG no AutoCAD, o comando PDFIMPORT é a opção mais segura e eficiente para converter arquivos vetoriais em desenhos editáveis. Desenvolvido pela própria Autodesk, ele garante compatibilidade total com o ambiente CAD e oferece controle técnico sobre o conteúdo importado.

O que é o PDFIMPORT e quando utilizar

PDFIMPORT é um comando nativo do AutoCAD que permite:

• Importar páginas vetoriais de um arquivo PDF
• Inserir os elementos diretamente no espaço de trabalho
• Converter textos, curvas e geometrias em entidades editáveis

Ideal para arquivos gerados em outros softwares CAD, como Revit, ArchiCAD, SolidWorks, entre outros.

Importante: o PDF precisa ser vetorial. Arquivos escaneados ou em imagem (raster) não são compatíveis com este comando.

Etapas e opções do PDFIMPORT

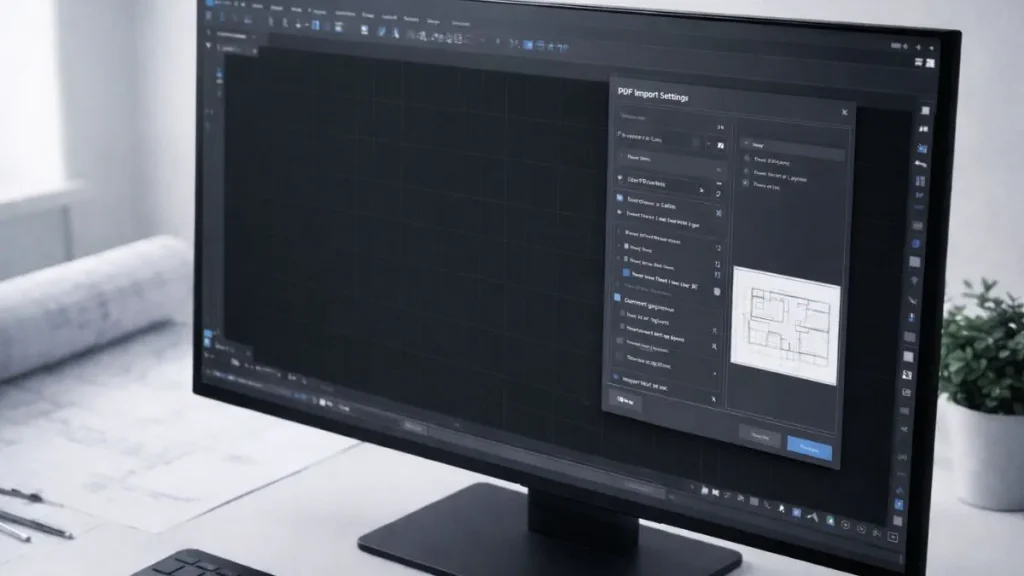

Ao executar PDFIMPORT, o AutoCAD exibe uma janela com configurações. Para garantir uma conversão eficiente:

• Selecione a página correta do PDF (caso contenha várias)
• Ative “Importar camadas do PDF” para manter a organização técnica
• Defina se deseja importar como bloco ou como entidades soltas
• Marque as opções para importar texto TrueType e geometria vetorial
• Ajuste a escala de inserção, ponto base e orientação

Benefícios da ferramenta nativa

• Preserva a fidelidade gráfica original do PDF
• Mantém a estrutura de camadas, se o arquivo tiver sido exportado corretamente
• Gera entidades leves, sem fragmentações desnecessárias
• Não exige conversões externas, reduzindo riscos de compatibilidade ou segurança
• Permite edições diretas no conteúdo importado

Dicas para melhorar o resultado

• Alinhe previamente as unidades do desenho com o comando UNITS
• Aplique OVERKILL e PURGE após a conversão para limpar o DWG
• Use SCALE com referência para ajustar escalas com precisão

O PDFIMPORT é a escolha ideal para quem busca produtividade, segurança e qualidade técnica na conversão de PDFs para o AutoCAD.

Ferramentas PDF to DWG AutoCAD: Comparativo Entre Alternativas

Embora o comando PDFIMPORT do AutoCAD seja a opção mais confiável para conversões nativas, existem outras ferramentas PDF to DWG disponíveis no mercado. Algumas são úteis em fluxos complementares, especialmente quando o usuário não possui uma versão atualizada do AutoCAD ou precisa lidar com conversões em lote.

A seguir, um comparativo técnico entre as principais alternativas:

1. Any PDF to DWG Converter (AnyDWG)

• Tipo: Software independente
• Vantagens: Conversão por lote, interface simples, exporta arquivos separados por camada
• Limitações: Pouco controle sobre precisão dimensional; textos podem ser convertidos como linhas
• Recomendado para: Conversões rápidas e não críticas

2. Able2Extract Professional

• Tipo: Software pago com recursos avançados
• Vantagens: Reconhecimento de texto, extração seletiva de elementos do PDF
• Limitações: Mais voltado para documentos mistos; conversão DWG é um recurso secundário
• Recomendado para: PDFs com conteúdo técnico e textual combinado

3. Scan2CAD

• Tipo: Plataforma completa de conversão e vetorização
• Vantagens: Reconhece imagens rasterizadas e converte para vetores com precisão; permite edição prévia
• Limitações: Curva de aprendizado maior; exige configuração fina para bons resultados
• Recomendado para: PDFs escaneados ou com origem não vetorial

4. Conversores online (Ex: Zamzar, Convertio)

• Tipo: Serviços web gratuitos ou freemium
• Vantagens: Rápidos, sem necessidade de instalação
• Limitações: Baixo controle técnico; falhas em textos e escalas; risco de segurança de dados
• Recomendado para: Testes ou arquivos simples sem informação sensível

Conclusão do comparativo

Ferramentas externas podem ser úteis, mas exigem revisão técnica rigorosa após a conversão. Sempre que possível, priorize o AutoCAD ou soluções com validação técnica para garantir qualidade e segurança nos seus projetos.

Critérios Técnicos para Escolher uma Ferramenta de Conversão

Escolher a ferramenta certa para converter PDF to DWG no AutoCAD exige mais do que velocidade ou praticidade. É essencial avaliar critérios técnicos que garantam precisão, organização e compatibilidade com o fluxo de projeto. Uma escolha errada pode gerar retrabalho, perda de produtividade e falhas críticas na entrega.

1. Preservação de camadas (layers)

Ferramentas que mantêm a estrutura de camadas do PDF original são preferenciais, pois:

• Facilitam a separação de elementos gráficos
• Permitem aplicação de estilos por layer (cores, espessuras, tipos de linha)
• Aumentam a legibilidade e organização do DWG resultante

Se a ferramenta gera tudo em uma única layer, o conteúdo se torna difícil de editar e padronizar.

2. Fidelidade vetorial e geometria limpa

Verifique se a ferramenta converte:

• Linhas contínuas, e não fragmentadas
• Arcos e círculos reais, em vez de polilinhas quebradas
• Curvas suaves, sem perda de precisão

Conversores mal calibrados geram milhares de segmentos desconexos, tornando o arquivo pesado e instável.

3. Manutenção de escalas técnicas

Avalie se a ferramenta:

• Permite inserir o DWG em escala real
• Preserva as proporções conforme as cotas do PDF
• Suporta correções com SCALE e referência métrica

Conversões sem controle de escala obrigam o usuário a redesenhar partes do projeto — um desperdício de tempo técnico.

4. Reconhecimento e conversão de texto

Textos devem ser convertidos como MTEXT ou TEXT editável, e não como linhas. Ferramentas confiáveis:

• Reconhecem fontes padrão (TrueType)
• Mantêm alinhamento e estilos
• Permitem edição posterior

Em casos onde o texto é explodido no PDF, o conteúdo textual será perdido ou convertido de forma incorreta.

5. Segurança e confiabilidade

Evite plataformas que:

• Exigem upload de arquivos confidenciais em servidores não verificados
• Não informam claramente o que será convertido
• Não permitem visualização prévia do resultado

A segurança dos dados técnicos e o controle local sobre o processo são requisitos essenciais em projetos profissionais.

Ferramentas que atendem a esses critérios reduzem erros, mantêm a integridade do projeto e facilitam o reaproveitamento do conteúdo. Ao escolher uma solução de conversão, priorize sempre a qualidade técnica acima da conveniência.

Cuidados ao Importar Arquivos Convertidos de Fontes Externas

Ao utilizar ferramentas PDF to DWG no AutoCAD, muitos profissionais recorrem a arquivos convertidos por terceiros ou por plataformas externas. Embora isso possa acelerar o processo, trazer conteúdo de fora do seu ambiente técnico exige uma série de precauções para evitar inconsistências, riscos e retrabalho.

Verifique a origem e confiabilidade do arquivo

Antes de abrir ou inserir qualquer DWG convertido de fonte externa:

• Analise a origem: foi gerado por uma ferramenta confiável? Há informações sobre a versão do AutoCAD utilizada?
• Desconfie de arquivos genéricos: arquivos baixados de sites públicos podem conter entidades corrompidas, estilos obsoletos ou geometrias mal construídas.
• Evite importar diretamente em arquivos finais: sempre use uma cópia temporária para revisar e higienizar o conteúdo antes de integrar ao projeto oficial.

Faça uma revisão técnica completa

Após importar um DWG convertido externamente:

• Use o comando AUDIT para detectar e corrigir erros de integridade no arquivo
• Aplique OVERKILL para remover sobreposições e duplicações
• Execute PURGE para limpar estilos, blocos e camadas desnecessárias
• Verifique camadas ocultas, nomes genéricos e entidades não usuais
• Meça uma distância conhecida com DIST para conferir a escala do desenho

Verifique os estilos de texto e cota

Ferramentas externas costumam gerar estilos personalizados que não seguem o padrão técnico da equipe:

• Converta textos em MTEXT padrão
• Altere cotas para seu estilo de DIMSTYLE padrão
• Padronize alturas, fontes e alinhamentos

Esse cuidado facilita a leitura, impressão e futura edição do arquivo.

Isolar, adaptar e integrar com segurança

Para evitar contaminar o projeto com elementos inadequados:

• Importe o DWG convertido em um arquivo auxiliar
• Copie apenas as partes úteis para o projeto final
• Converta blocos anônimos em blocos nomeados e reaproveitáveis
• Aplique sua template de layers, penas e estilos

Essa abordagem garante que apenas o conteúdo útil e limpo seja transferido para o ambiente oficial do projeto.

Importar arquivos convertidos exige responsabilidade técnica. A limpeza, verificação e padronização evitam falhas no desenho e garantem a segurança dos dados — especialmente em projetos colaborativos ou entregas para clientes externos.

Como Manter um Fluxo de Conversão Padronizado em Projetos CAD

Manter um fluxo padronizado ao converter PDF to DWG no AutoCAD é essencial para garantir qualidade técnica, previsibilidade e integração eficiente entre projetos. Quando esse processo é repetido sem padronização, surgem inconsistências de camadas, escalas erradas e retrabalho recorrente.

Um fluxo bem definido evita erros e permite reaproveitar conteúdo com confiança.

Etapa 1: Avaliar e categorizar o PDF

Antes de importar qualquer arquivo:

• Verifique se o PDF é vetorial
• Identifique a origem (software CAD ou escaneamento)
• Classifique o tipo de detalhe: corte, planta, esquema, montagem, etc.

Essa triagem ajuda a definir a melhor abordagem e onde o conteúdo será arquivado após a conversão.

Etapa 2: Aplicar critérios técnicos fixos

Estabeleça um protocolo com as seguintes diretrizes:

• Usar sempre o comando PDFIMPORT para arquivos vetoriais
• Validar a escala com DIST e ajustar com SCALE (Reference)
• Ativar a importação de camadas sempre que possível
• Aplicar PURGE, OVERKILL e LAYMRG na limpeza

Esse checklist reduz erros e garante consistência entre todos os arquivos convertidos.

Etapa 3: Padronizar layers, estilos e blocos

Após a conversão e limpeza:

• Ajuste as layers para a estrutura usada no seu template
• Converta textos e cotas para estilos padronizados
• Transforme os elementos em blocos nomeados com ponto base lógico
• Armazene os detalhes em uma biblioteca técnica organizada por disciplina e aplicação

Esse processo transforma arquivos convertidos em recursos reaproveitáveis.

Etapa 4: Documentar o fluxo

Registre o processo em um guia interno da equipe ou escritório. Isso deve incluir:

• Ferramentas aprovadas
• Versões compatíveis do AutoCAD
• Nomeclatura de camadas
• Procedimentos para validação e inserção

Padronizar o fluxo garante que qualquer membro da equipe possa realizar conversões com segurança e qualidade, sem depender de ajustes posteriores.

Ter um processo claro e técnico para conversão PDF to DWG transforma uma atividade pontual em um ganho estratégico. Arquivos padronizados se tornam ativos reutilizáveis e aumentam a eficiência do time em projetos futuros.

✅ Conclusão

A conversão de PDF to DWG no AutoCAD é uma etapa estratégica dentro do fluxo técnico de escritórios de engenharia, arquitetura e design. No entanto, a escolha da ferramenta certa faz toda a diferença. Utilizar soluções confiáveis, como o PDFIMPORT, e aplicar critérios técnicos claros garante arquivos leves, organizados e prontos para uso.

Ferramentas externas podem ser úteis em contextos específicos, mas exigem revisão cuidadosa e adaptação ao padrão de trabalho. Mais do que converter, é essencial padronizar o processo: validar escalas, manter camadas, limpar o desenho e transformar o conteúdo em blocos reutilizáveis.

Ao estruturar um fluxo de conversão bem definido, você reduz retrabalho, ganha produtividade e transforma arquivos em recursos valiosos para projetos futuros.
