Janela de Comando no AutoCAD: Guia Prático

Janela de comando no AutoCAD é uma das formas mais rápidas e precisas de interagir com o software. Com ela, você pode executar comandos, informar coordenadas e controlar opções de desenho como undo e close. Neste artigo, você aprenderá como usar essa ferramenta essencial no dia a dia de projetos técnicos.

O que é a Janela de comando no AutoCAD

A janela de comando no AutoCAD é um recurso essencial que permite ao usuário interagir diretamente com o software por meio de textos e atalhos. Localizada geralmente na parte inferior da interface, ela exibe mensagens, solicitações de parâmetros e opções durante a execução de comandos.

Seu uso é considerado uma das formas mais rápidas e precisas de trabalhar no AutoCAD, pois reduz a dependência de menus visuais e ajuda a manter o foco na área gráfica. A linha de comando informa em tempo real os próximos passos necessários, como selecionar pontos, digitar valores ou escolher entre opções disponíveis.

Além disso, a linha de comando guarda o histórico das ações executadas, permitindo acompanhar o fluxo de comandos e repetir operações de forma prática. Essa característica é muito útil tanto para iniciantes quanto para usuários avançados, já que proporciona maior controle e segurança no desenho.

Como usar o comando LINE pela linha de comando

O comando LINE é um dos exemplos mais didáticos para entender como funciona a linha de comando no AutoCAD. Ele permite criar segmentos de reta de forma sequencial, e cada linha gerada pode ser editada individualmente.

Existem duas formas principais de acioná-lo:

• Digitando L e pressionando Enter na linha de comando
• Selecionando o ícone Line no painel Home > Draw

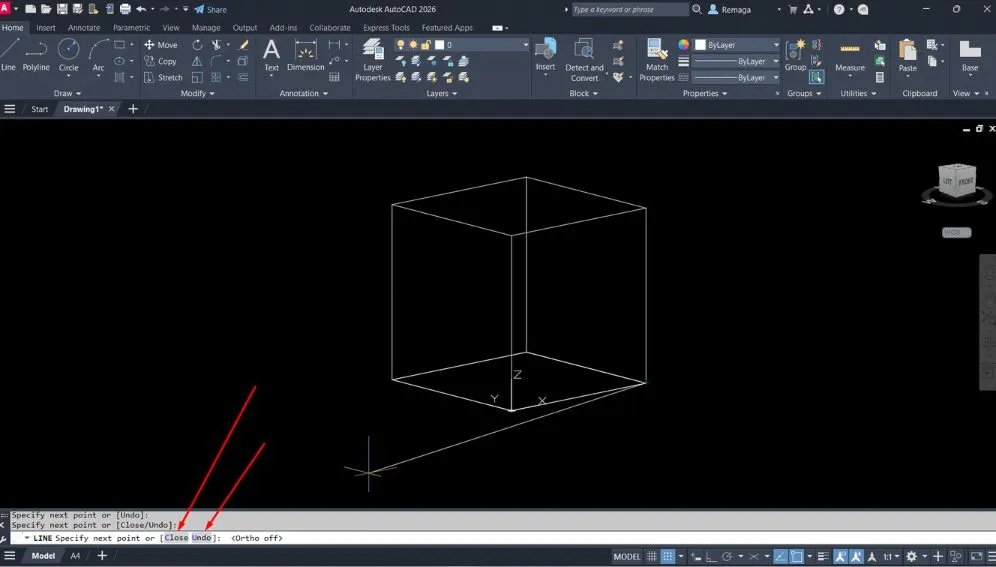

Ao iniciar o comando, a linha de comando solicita: “Specify first point” (especifique o primeiro ponto). O usuário pode então clicar diretamente na área gráfica ou digitar coordenadas precisas. Em seguida, é solicitado o próximo ponto, repetindo o processo até que o desenho esteja concluído.

Durante a execução, é possível usar atalhos como:

• F8: ativa ou desativa o modo ortogonal, restringindo as linhas a ângulos retos.
• Undo (U): desfaz o último segmento criado sem encerrar o comando.
• Close (C): conecta o último ponto ao primeiro, fechando a sequência.

Esse método é eficiente porque combina rapidez com precisão, além de abrir espaço para uso avançado de coordenadas e referências de objeto.

Principais opções: coordenadas, undo e close

Ao utilizar a linha de comando no AutoCAD, algumas opções são fundamentais para garantir precisão e flexibilidade nos desenhos. Entre elas, destacam-se:

• Coordenadas absolutas e relativas: em vez de clicar aleatoriamente na área gráfica, é possível digitar valores exatos de X, Y e Z. Por exemplo, ao inserir “5,0” após o primeiro ponto, o software cria uma linha com 5 unidades de comprimento no eixo X.
• Undo (U): desfaz o último segmento de linha sem encerrar o comando. Essa função é útil para corrigir rapidamente erros de posicionamento durante a construção do desenho.
• Close (C): conecta o último ponto definido ao primeiro, formando um contorno fechado. Essa opção é especialmente útil em desenhos geométricos ou no esboço de áreas fechadas.

O domínio dessas opções torna o trabalho mais eficiente, permitindo ao projetista decidir entre precisão absoluta ou ajustes dinâmicos durante a modelagem.

Boas práticas para agilizar o uso da linha de comando

A linha de comando é uma ferramenta poderosa, mas sua eficiência depende de boas práticas de utilização. Algumas recomendações importantes são:

• Memorize atalhos essenciais como L (Line), C (Circle), REC (Rectangle) e PL (Polyline).
• Mantenha o Dynamic Input desativado (F12) ao treinar, para focar na linha de comando antes de migrar para interações dinâmicas.
• Combine a linha de comando com Object Snaps (F3), garantindo que pontos estratégicos como endpoints e midpoints sejam capturados corretamente.
• Crie o hábito de confirmar opções digitando a letra inicial (U para undo, C para close), pois isso acelera o fluxo de trabalho.
• Utilize coordenadas em projetos técnicos quando a precisão for indispensável, evitando cliques aleatórios que podem comprometer escalas ou alinhamentos.

Seguindo essas práticas, a linha de comando se torna um recurso rápido, confiável e indispensável em qualquer rotina de projeto no AutoCAD.

Fluxo de trabalho com a janela de comando no AutoCAD

A janela de comando no AutoCAD é um dos pilares para quem busca um fluxo de trabalho mais rápido, previsível e tecnicamente controlado. Diferente da navegação exclusiva por ícones e menus, o uso constante da linha de comando cria um ritmo operacional contínuo, no qual o usuário antecipa as próximas ações a partir das instruções exibidas na tela.

No fluxo profissional, a janela de comando atua como um canal direto entre o projetista e o software. Cada comando executado segue uma sequência lógica apresentada textualmente, o que reduz ambiguidades e erros de interpretação. Em vez de procurar opções visuais, o usuário responde diretamente às solicitações do sistema, seja informando coordenadas, escolhendo opções ou confirmando ações.

Outro benefício relevante está na consistência. Ao trabalhar com a janela de comando, o comportamento do AutoCAD se mantém previsível independentemente do layout da interface, da resolução da tela ou da versão do software. Isso é especialmente vantajoso em ambientes corporativos, onde diferentes máquinas e perfis de usuário convivem no mesmo fluxo de trabalho.

Além disso, a janela de comando favorece a repetibilidade de processos. Ao executar comandos de forma textual, o usuário passa a memorizar sequências e padrões operacionais, reduzindo o tempo de execução em tarefas recorrentes. Essa repetição consciente melhora a produtividade e diminui a dependência de interfaces gráficas complexas.

Em projetos técnicos que exigem precisão, como desenhos executivos, plantas geométricas ou layouts com coordenadas definidas, a janela de comando deixa de ser apenas uma alternativa e passa a ser a principal ferramenta de controle. Integrá-la ao fluxo diário é uma decisão estratégica para quem busca eficiência e domínio real do AutoCAD.

Precisão, controle e produtividade com o uso da janela de comando

O uso avançado da janela de comando no AutoCAD está diretamente relacionado ao aumento de precisão e controle sobre o desenho. Ao inserir valores numéricos, coordenadas e opções diretamente pela linha de comando, o usuário reduz drasticamente a margem de erro causada por cliques imprecisos ou interpretações visuais equivocadas.

A precisão é um dos maiores diferenciais desse método. Coordenadas absolutas e relativas permitem posicionar elementos com exatidão matemática, garantindo alinhamentos corretos, distâncias confiáveis e geometrias coerentes com o projeto técnico. Em situações onde tolerâncias são críticas, a janela de comando oferece um nível de controle impossível de ser alcançado apenas com o mouse.

Outro aspecto fundamental é o controle do processo. Funções como Undo e Close, quando utilizadas diretamente na linha de comando, permitem ajustes imediatos sem interromper o fluxo do comando ativo. Isso torna a edição mais fluida e reduz a necessidade de refazer operações inteiras por pequenos erros intermediários.

Do ponto de vista da produtividade, a janela de comando também se destaca. Usuários que dominam atalhos e respostas textuais conseguem executar comandos em menos tempo, com menos distrações visuais. O foco permanece na área gráfica, enquanto a linha de comando orienta cada etapa do processo.

Com o tempo, o domínio da janela de comando transforma a forma de trabalhar no AutoCAD. O software passa a responder de maneira mais previsível, o desenho se torna mais preciso e o profissional ganha confiança para executar tarefas complexas com rapidez e segurança técnica.

✅ Conclusão técnica

A janela de comando é uma das ferramentas mais poderosas do AutoCAD para quem busca precisão, velocidade e controle total no desenvolvimento de desenhos técnicos. Seu uso reduz erros, aumenta a previsibilidade das ações e melhora significativamente o fluxo de trabalho.

Ao integrar a linha de comando à rotina diária, o usuário passa a interagir com o software de forma mais direta e consciente. Comandos, coordenadas e opções deixam de ser tentativas visuais e passam a ser decisões técnicas bem definidas.

Dominar a janela de comando no AutoCAD não é apenas uma questão de agilidade, mas de profissionalismo. É esse domínio que diferencia um uso básico do software de uma operação realmente eficiente e confiável.
