Opção Dimensions no AutoCAD: Controle Preciso

A opção Dimensions no comando Rectangle do AutoCAD permite definir comprimento, altura e posição do retângulo com precisão. É uma alternativa prática à criação por pontos ou área, ideal para quem deseja controle total sobre as dimensões e o posicionamento. Neste artigo, você aprenderá como usar essa função com e sem Dynamic Input.

Como ativar a opção Dimensions no AutoCAD

A opção Dimensions no comando Rectangle do AutoCAD permite criar retângulos com medidas exatas de comprimento e altura, além de definir o posicionamento por quadrante. Esse método é indicado quando você precisa de precisão dimensional e controle sobre a orientação da geometria.

Para utilizar essa função, primeiro certifique-se de que o Dynamic Input esteja desabilitado (pressionando F12). Em seguida, acione o comando Rectangle — você pode clicar no ícone na aba Home > Draw ou digitar REC na linha de comando e pressionar Enter.

Após especificar o ponto inicial, o AutoCAD apresentará algumas opções na linha de comando: Area, Dimensions e Rotation. Para acessar Dimensions, existem três maneiras:

1. Digitando D e pressionando Enter
2. Clicando diretamente sobre a palavra “Dimensions” na linha de comando
3. Clicando com o botão direito do mouse e selecionando Dimensions no menu de contexto

Ao escolher essa opção, o AutoCAD solicitará dois valores:

• Length: o comprimento do retângulo (base)
• Width: a altura do retângulo (lado vertical)

Após inserir os dois valores, será necessário clicar em um ponto da tela para definir o quadrante de posicionamento. Isso permite determinar para qual lado o retângulo será gerado a partir do ponto inicial — seja para cima, para baixo, esquerda ou direita.

Esse método é útil tanto para desenhos arquitetônicos quanto para peças técnicas, pois garante que as dimensões estejam sob controle desde o início da criação da geometria.

Inserindo comprimento, altura e quadrante manualmente

Após ativar a opção Dimensions no comando Rectangle, o AutoCAD solicita que o usuário informe duas medidas essenciais: o comprimento (Length) e a altura (Width) do retângulo. Esse processo permite desenhar retângulos com total precisão, independentemente do ponto de origem.

A primeira etapa consiste em informar o comprimento, que define a base do retângulo. Basta digitar o valor desejado (por exemplo, 50) e pressionar Enter. Em seguida, o AutoCAD solicitará a altura, que pode ser, por exemplo, 25. Com esses dois valores, o software já conhece a dimensão total do retângulo.

No entanto, o retângulo ainda não está posicionado. Após inserir as medidas, o usuário precisa definir em qual dos quatro quadrantes o retângulo será fixado, com base no ponto inicial clicado:

• Primeiro quadrante: para cima e à direita
• Segundo quadrante: para cima e à esquerda
• Terceiro quadrante: para baixo e à esquerda
• Quarto quadrante: para baixo e à direita

A escolha é feita com um simples clique em qualquer direção, logo após informar os valores. Essa etapa final posiciona o retângulo de acordo com a intenção do projeto.

Esse controle manual é especialmente útil para criar retângulos em posições específicas, como ao lado de referências existentes ou em layouts simétricos. Além disso, ele evita a necessidade de mover ou redimensionar a figura após a criação.

Com prática, o uso da opção Dimensions se torna um atalho poderoso para criar geometrias exatas com agilidade e precisão, sem depender de comandos auxiliares como Move ou Scale.

Usando Dimensions com Dynamic Input ligado

A opção Dimensions no comando Rectangle também pode ser utilizada com o Dynamic Input ativado, oferecendo uma forma interativa de inserir valores diretamente no cursor. Para isso, basta pressionar a tecla F12 para ativar o recurso antes de iniciar o comando.

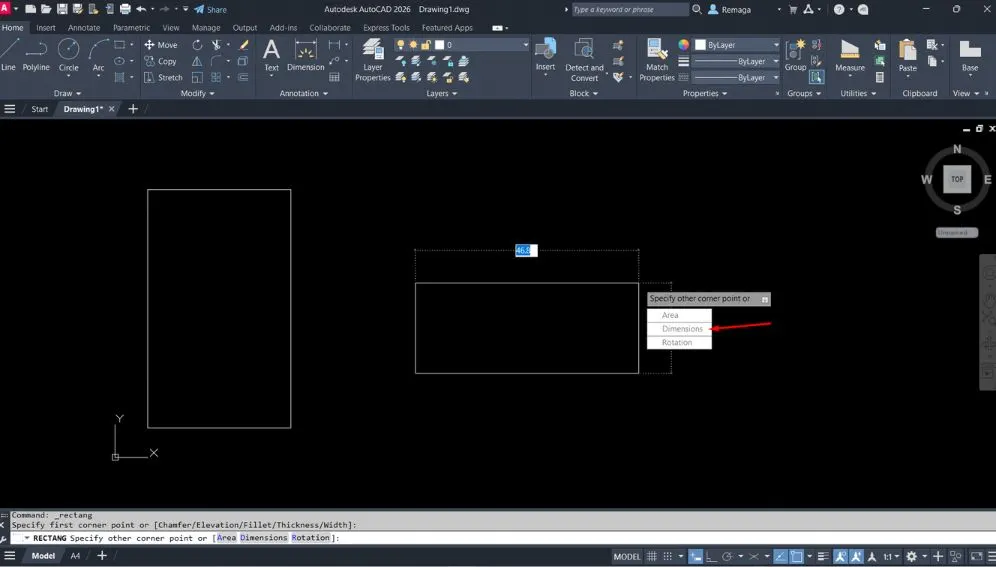

Com o Dynamic Input ligado, acione o comando Rectangle e clique no ponto inicial. Em vez de digitar diretamente os valores, pressione a seta direcional para baixo no teclado. Isso abrirá um menu suspenso junto ao cursor, onde será exibida a opção Dimensions.

Ao selecionar Dimensions, o AutoCAD solicitará:

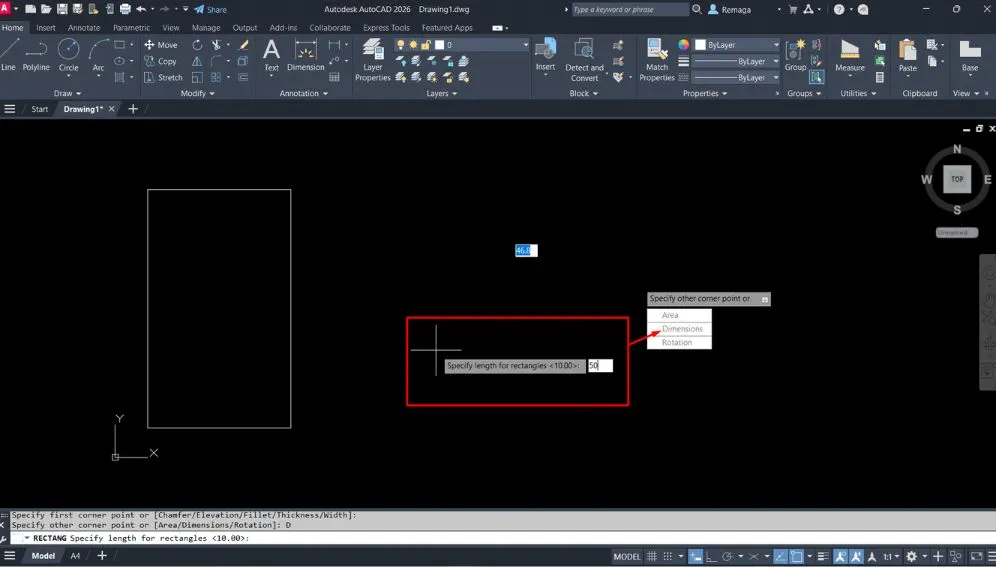

1. Comprimento (Length): insira o valor desejado e pressione Enter
2. Altura (Width): digite a altura e pressione Enter

Após inserir os dois valores, você ainda deve clicar em um ponto para definir o quadrante de posicionamento, exatamente como no modo sem Dynamic Input. O retângulo será gerado de acordo com o lado escolhido a partir do ponto de origem.

Embora o processo seja semelhante ao método tradicional, o Dynamic Input oferece feedback visual mais direto e melhora a fluidez da modelagem, principalmente para usuários que preferem trabalhar com o cursor em vez da linha de comando.

Vale lembrar que, mesmo com o Dynamic Input ativado, o AutoCAD mantém o registro dos comandos usados. Você pode reutilizar a opção Dimensions acessando Entradas Recentes com o botão direito do mouse durante o comando Rectangle, o que agiliza ainda mais a criação de múltiplos retângulos com dimensões variadas.

Esse fluxo é especialmente útil em exercícios que exigem repetição de formas em diferentes posições, mantendo a precisão e a produtividade no ambiente 2D.

Exercício prático com variações de retângulo e quadrante

Para fixar o uso da opção Dimensions no comando Rectangle, é essencial praticar com diferentes valores e quadrantes. O AutoCAD permite criar múltiplos retângulos consecutivos com variação de comprimento, altura e direção, tudo com base na mesma lógica apresentada anteriormente.

No exercício proposto, o objetivo é desenhar quatro retângulos em quadrantes distintos, usando a função Dimensions para inserir medidas específicas. O primeiro passo é definir se o Dynamic Input estará ativado ou não. Use a tecla F12 para alternar essa configuração.

Com o Dynamic Input desativado, acione o comando Rectangle, clique no ponto de origem e selecione a opção Dimensions. Informe, por exemplo, um comprimento de 50 e uma altura de 35. Após isso, clique no primeiro quadrante (para cima e à direita). O retângulo será posicionado conforme as dimensões e o clique final.

Para o segundo retângulo, repita o processo com valores como 40 (comprimento) e 25 (altura), escolhendo o segundo quadrante (para cima e à esquerda).

Agora, ative o Dynamic Input e continue o exercício. Use valores diferentes, como 30 x 15 no terceiro quadrante e 55,3 x 28,05 no quarto quadrante. A entrada de dados pode ser feita via seta direcional + Dimensions, ou reutilizando o comando pela opção Entradas Recentes com o botão direito do mouse.

Essa prática reforça o domínio do posicionamento por quadrantes e a rapidez na variação de dimensões. Além disso, trabalha a familiaridade com o fluxo de comandos no AutoCAD, tornando a criação de geometrias técnicas mais eficiente e controlada.

Fluxo de trabalho com a opção Dimensions no comando Rectangle

O uso da opção Dimensions altera significativamente o fluxo de trabalho no AutoCAD ao permitir que o retângulo seja criado já com medidas exatas e posicionamento controlado. Em vez de desenhar primeiro e corrigir depois, o usuário passa a definir dimensões e direção antes da geometria existir.

Esse método é especialmente vantajoso em projetos técnicos que exigem padronização. Ao informar comprimento e altura logo no início, o risco de inconsistência dimensional é reduzido. O retângulo já nasce correto, dispensando comandos auxiliares como Scale ou Stretch.

Outro ponto importante é o controle de orientação. Após inserir as dimensões, a escolha do quadrante define exatamente para onde o retângulo será projetado a partir do ponto inicial. Isso evita reposicionamentos posteriores e mantém o desenho organizado desde a origem.

Em fluxos de trabalho repetitivos, como layout de ambientes ou componentes técnicos, a opção Dimensions acelera a produção. O usuário repete o comando, altera apenas os valores e posiciona rapidamente a nova geometria, mantendo ritmo constante.

Além disso, o método se integra bem ao uso de referências existentes. Ao iniciar o comando a partir de pontos capturados com Object Snap, o posicionamento fica alinhado com a lógica do projeto, sem desvios ou correções posteriores.

Quando incorporada à rotina, essa abordagem transforma o comando Rectangle em uma ferramenta de construção precisa, e não apenas de esboço geométrico.

Precisão dimensional e padronização com a opção Dimensions

A precisão dimensional é um dos pilares do desenho técnico, e a opção Dimensions contribui diretamente para esse controle. Ao definir valores numéricos explícitos para comprimento e altura, o AutoCAD elimina interpretações ambíguas durante a criação do retângulo.

Esse controle é essencial em projetos onde pequenas variações geram impactos relevantes. Elementos modulares, layouts simétricos e componentes industriais se beneficiam do uso consistente dessa opção, pois mantêm proporções rigorosas em todo o desenho.

Outro benefício é a padronização do processo. Quando todos os retângulos são criados com o mesmo método, o projeto se torna mais previsível e fácil de revisar. Outros profissionais conseguem entender rapidamente a lógica aplicada, facilitando ajustes e compatibilizações.

A opção Dimensions também reduz retrabalho. Como as dimensões são definidas antes da criação da forma, raramente há necessidade de correções posteriores. Isso economiza tempo e diminui a chance de erros acumulados ao longo do projeto.

Em ambientes colaborativos, esse nível de precisão melhora a qualidade do arquivo final. O desenho se mantém limpo, organizado e tecnicamente confiável, refletindo um fluxo de trabalho profissional e bem estruturado.

✅ Conclusão

O uso da Opção Dimensions no comando Rectangle oferece um nível de controle superior na criação de retângulos no AutoCAD. Ao definir comprimento, altura e quadrante antes da geometria existir, o usuário elimina ajustes manuais e garante precisão desde o primeiro passo.

Essa abordagem melhora a padronização, reduz erros e acelera o fluxo de trabalho, especialmente em projetos técnicos que exigem rigor dimensional. Em vez de corrigir formas prontas, o desenho já nasce correto e alinhado à intenção do projeto.

Dominar a Opção Dimensions é um diferencial prático para quem busca eficiência, clareza geométrica e consistência no AutoCAD 2D.
