Recortar Janelas De Visualização: Layout Otimizado

Recortar janelas de visualização no AutoCAD é uma solução prática para personalizar o enquadramento de áreas do modelo no layout. Utilizando o comando Clip, é possível aplicar cortes poligonais ou por objetos, adaptando a viewport a formas específicas. Este artigo mostra como usar o recurso de forma eficiente, com foco em precisão e controle gráfico.

Como usar o comando Clip para recortar viewports

No AutoCAD, o comando Clip permite recortar janelas de visualização com formas personalizadas. Em vez de manter a viewport no formato retangular padrão, é possível aplicar recortes precisos usando objetos fechados ou traçados poligonais. Isso oferece mais controle visual e aproveitamento de espaço no layout.

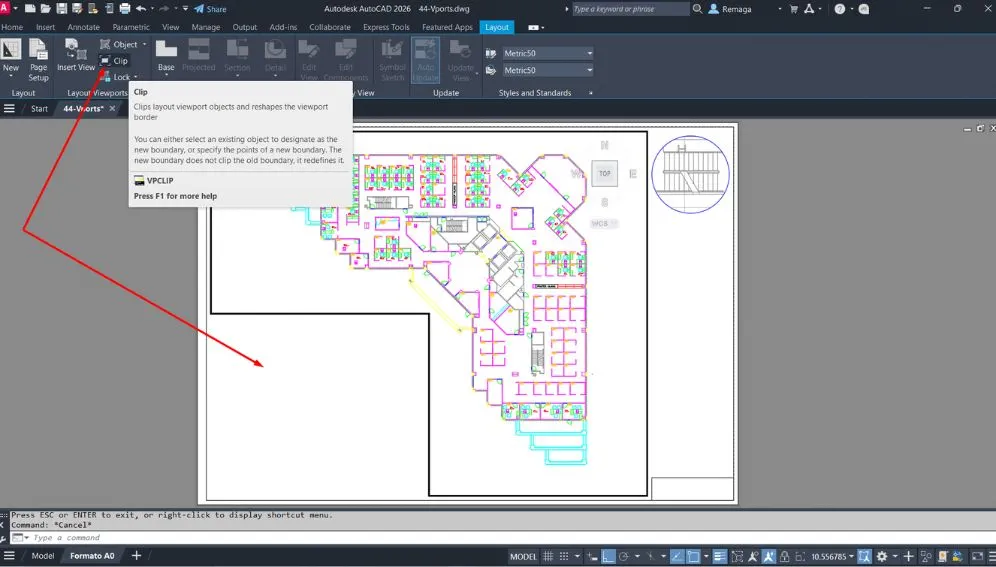

🔹 Acessando o comando

Para iniciar o recorte de uma viewport:

1. Acesse a aba Layout.
2. No painel Layout Viewports, clique em Clip.
3. Selecione a viewport que será recortada.

Após selecionar a viewport, a linha de comando oferece duas opções:

• Selecionar Objeto: usa um objeto fechado (ex: círculo, polígono, retângulo) como contorno.
• Criar Poligonal: permite desenhar manualmente os pontos do recorte.

🔹 Aplicando o recorte

• Ao escolher a opção Poligonal, clique nos pontos desejados para formar o perímetro. Feche o contorno e pressione Enter.
• Com a opção Objeto, basta clicar em um objeto fechado previamente desenhado, como um círculo ou uma estrela.

O resultado é uma viewport com novo formato, mantendo o conteúdo interno visível e cortando as áreas externas à forma. Esse recurso é útil para destacar regiões específicas do projeto com melhor aproveitamento da folha.

Nos próximos tópicos, veremos como criar geometrias de recorte e ajustar escalas após aplicar o clip.

Recorte com formas poligonais e objetos personalizados

O AutoCAD permite que você recorte janelas de visualização utilizando não apenas formas poligonais simples, mas também objetos geométricos personalizados. Essa flexibilidade é ideal para layouts que exigem criatividade ou para destacar áreas específicas do projeto de forma mais orgânica.

🔹 Recorte poligonal

Após acionar o comando Clip e selecionar a viewport, escolha a opção Poligonal. A partir daí:

1. Clique nos pontos que delimitam a forma desejada.
2. Feche o contorno (manualmente ou com a opção Close).
3. Pressione Enter para aplicar.

Essa opção permite criar janelas com múltiplos lados, ângulos irregulares e até mesmo com subopções de arco, oferecendo liberdade de traçado semelhante ao comando Polyline.

🔹 Recorte com objeto

Outra abordagem é desenhar previamente um objeto fechado — como um círculo, retângulo ou estrela — e usá-lo como molde. O processo é:

1. Crie a geometria no layout.
2. Com a viewport já inserida, acione o comando Clip.
3. Selecione a viewport, depois escolha a opção Objeto.
4. Clique sobre a geometria fechada.

A viewport será recortada exatamente no contorno do objeto, o que é útil para layouts criativos ou quando se deseja destacar elementos com formatos não ortogonais.

Esse método é especialmente eficaz para chamadas visuais (zoom em detalhes), inserção em formatos diferenciados ou organização de pranchas com múltiplos elementos em destaque.

Ajuste de escala e precisão após o recorte da janela

Após aplicar o recorte em uma janela de visualização no AutoCAD, é essencial ajustar a escala e garantir que o conteúdo esteja corretamente enquadrado. Mesmo com formatos personalizados, é possível manter controle total sobre a apresentação técnica e a legibilidade do desenho.

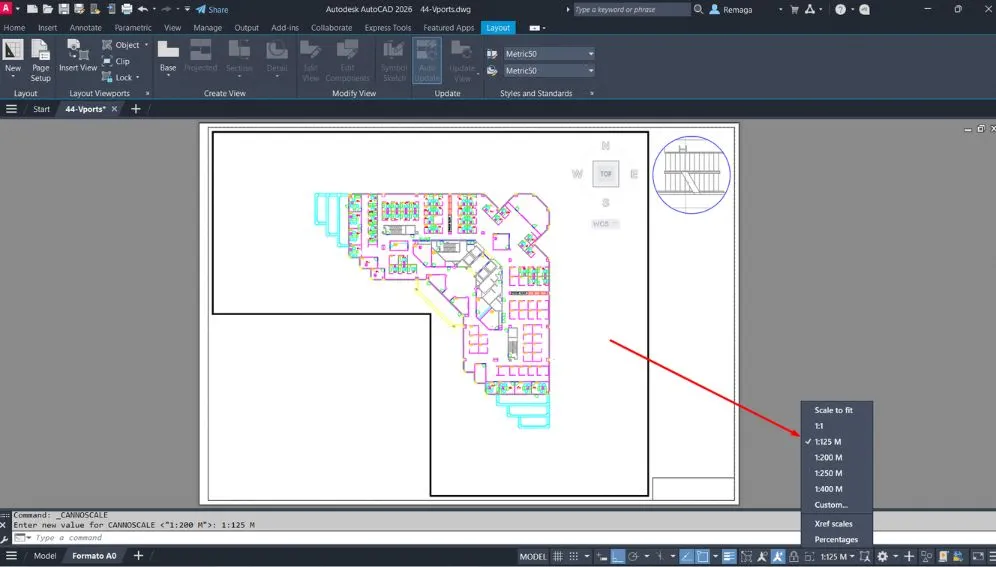

🔹 Corrigindo a escala após o Clip

O recorte não altera a escala automaticamente. Por isso, após aplicar o comando Clip, você deve:

1. Selecionar a viewport recortada.
2. Acessar a barra de propriedades ou a barra de status inferior.
3. Escolher a escala desejada (ex: 1:200, 1:75).

Caso a visualização fique desproporcional — por exemplo, se o conteúdo parecer muito grande —, você pode reduzir o tamanho da geometria usada no recorte. Isso é feito com o comando SCALE, aplicando um fator (ex: 0.5) antes de executar o clip.

🔹 Manter precisão no posicionamento

O uso de ferramentas de precisão como OSNAP, GRID ou ORTHO é altamente recomendável ao definir pontos do recorte poligonal. Isso garante ângulos corretos e contornos fechados, evitando falhas visuais.

Além disso, é possível reposicionar o conteúdo dentro da viewport recortada com o comando PAN (duplo clique dentro da janela), sempre mantendo a escala fixa e o enquadramento preciso.

🔹 Bloquear a escala após o ajuste

Após posicionar e configurar a escala corretamente, bloqueie a viewport. Isso evita alterações acidentais, especialmente em pranchas prontas para plotagem. O bloqueio pode ser feito diretamente na barra de status inferior ou pelas propriedades da viewport.

Esse conjunto de ajustes garante que o recorte, mesmo com formas complexas, não comprometa a exatidão técnica e a clareza do desenho impresso.

Exemplo prático: aplicando clip com geometria personalizada

Para consolidar o uso do comando Clip no AutoCAD, vamos a um exemplo prático de recorte utilizando uma geometria personalizada. Esse tipo de aplicação é ideal para destacar partes do projeto com um enquadramento mais criativo e funcional, como detalhamentos, elementos circulares ou formas geométricas não convencionais.

🔹 Passo a passo do exemplo

1. Inserir uma viewport retangular no layout, utilizando a aba Layout > Viewport > Retangular.
2. Criar a geometria do recorte. Neste exemplo, foi utilizado um polígono de 5 lados (estrela) como base:
   • Use o comando POLYGON.
   • Defina o número de lados.
   • Escolha a opção de centro ou dois pontos para posicionamento.
3. Editar a geometria, caso necessário, utilizando PEDIT para transformá-la em polilinha e fechar contornos.

🔹 Aplicar o Clip com objeto

1. Acesse Layout > Clip.
2. Selecione a viewport.
3. Escolha a opção Objeto.
4. Clique sobre a geometria criada (ex: estrela ou polígono).

O AutoCAD aplicará o recorte instantaneamente, adaptando a janela ao formato do objeto selecionado.

🔹 Ajustar a escala final

Após o recorte, selecione a viewport e defina a escala desejada (ex: 1:200). Se a forma estiver muito grande, use o comando SCALE para reduzir a geometria antes de aplicar o clip novamente. Esse ajuste melhora o encaixe visual e evita sobrecarga na prancha.

Este tipo de aplicação demonstra como unir flexibilidade gráfica com controle técnico, oferecendo apresentações mais elaboradas e precisas para clientes ou equipes de projeto.

Recortar Janelas de Visualização com controle técnico no layout

Recortar Janelas de Visualização no AutoCAD é um recurso técnico essencial para ajustar o enquadramento do modelo no layout sem comprometer escala, precisão ou leitura gráfica. Ao aplicar o recorte corretamente, o projetista controla exatamente quais áreas do projeto serão exibidas na prancha, eliminando informações irrelevantes e melhorando o foco visual.

Diferente do redimensionamento comum da viewport, recortar janelas de visualização atua apenas como um limite visual. O conteúdo interno permanece íntegro, mantendo o vínculo com o Model Space, as coordenadas reais e a escala definida. Isso garante que o recorte não introduza distorções técnicas nem inconsistências na documentação.

Em layouts complexos, o uso estratégico para recortar janelas de visualização permite adaptar o desenho a espaços reduzidos, contornar carimbos, legendas e anotações, além de criar destaques pontuais em áreas específicas do projeto.

Na prática, esse controle técnico é amplamente utilizado para:

• Destacar detalhes construtivos
• Ajustar o desenho a formatos não retangulares
• Melhorar a organização visual da prancha
• Evitar sobreposição com textos e cotas

Quando aplicado com critério, recortar janelas de visualização se torna uma ferramenta de precisão gráfica, contribuindo diretamente para a clareza e qualidade do layout final.

Boas práticas para manter precisão ao recortar janelas de visualização

Para garantir que o processo de recortar janelas de visualização no AutoCAD não gere problemas de escala ou leitura, algumas boas práticas devem ser seguidas durante a configuração do layout.

A primeira delas é definir a escala da viewport antes de aplicar o recorte. Embora o comando Clip não altere a escala automaticamente, trabalhar com a escala já ajustada facilita o enquadramento e reduz a necessidade de correções posteriores.

Outro ponto importante é a qualidade da geometria utilizada no recorte. Objetos fechados bem definidos, como polilinhas limpas ou formas simples, garantem que o AutoCAD interprete corretamente os limites ao recortar janelas de visualização. Geometrias abertas ou sobrepostas podem gerar falhas visuais ou recortes imprecisos.

Também é recomendado:

• Utilizar OSNAP ao criar recortes poligonais
• Manter as geometrias de recorte em layers auxiliares
• Bloquear a viewport após finalizar o ajuste
• Conferir o resultado em pré-visualização de plotagem

Essas práticas asseguram que, mesmo ao recortar janelas de visualização com formas complexas, o layout mantenha fidelidade técnica, proporção correta e leitura clara na impressão.

✅ Conclusão

Recortar janelas de visualização no AutoCAD é uma técnica que amplia significativamente o controle gráfico sobre o layout, permitindo destacar informações essenciais sem comprometer a escala ou a precisão do projeto.

Quando o processo de recortar janelas de visualização é aplicado com boas práticas — como controle de escala, geometria adequada e bloqueio da viewport — o resultado é uma prancha mais limpa, organizada e tecnicamente confiável.

Dominar esse recurso permite criar layouts mais flexíveis, adaptados às necessidades do projeto, mantendo padrão, clareza e segurança técnica em todo o processo de documentação.
