Técnicas de Plotagem no AutoCAD: Controle Técnico

As técnicas de plotagem são um dos pilares mais importantes na entrega de projetos técnicos em AutoCAD. Não basta desenhar corretamente: sem domínio da plotagem, o resultado final pode comprometer leitura, escala e confiabilidade do projeto.

Dominar técnicas de plotagem significa entender como o AutoCAD interpreta escalas, penas, layouts e estilos de impressão. Pequenos erros nessa etapa geram retrabalho, falhas de aprovação e perda de padronização técnica.

Neste artigo, você vai aprender técnicas de plotagem aplicadas à prática profissional, com foco em controle de escala, uso correto de penas, organização de layouts e padronização de entregas técnicas.

O Que São Técnicas de Plotagem no AutoCAD

As técnicas de plotagem no AutoCAD são o conjunto de configurações, decisões e boas práticas que garantem que o desenho saia do ambiente digital e se transforme em uma entrega técnica confiável, seja em PDF ou em impressão física. Na prática, elas determinam como o projeto será lido por quem recebe: professor, cliente, equipe de obra, compatibilizador ou órgão público.

Quando alguém diz “minha prancha ficou estranha”, quase sempre o problema não está no desenho em si, mas na ausência de técnicas de plotagem consistentes. Isso inclui controlar escala no Layout, configurar penas (CTB/STB), organizar viewports, garantir legibilidade de textos e cotas, e padronizar o resultado visual. É nessa etapa que se define se o projeto terá hierarquia gráfica clara ou se parecerá “chapado”, ilegível e sujeito a interpretação errada.

Outro ponto crítico é que plotagem não é apenas “imprimir”. Técnicas de plotagem envolvem criar um padrão que se repete em diferentes pranchas e projetos. Sem padrão, cada arquivo vira um caso único: um dia a parede sai grossa demais, no outro as cotas somem, em outro o PDF fica com escala errada. Esse tipo de variação gera retrabalho e, pior, faz o time perder confiança no arquivo final.

Em fluxos profissionais, as técnicas de plotagem funcionam como um “sistema de entrega”. Você define um template, cria page setups, escolhe um CTB ou STB coerente, e garante que qualquer prancha montada naquele padrão saia previsível. Isso traz segurança, porque a equipe passa a saber exatamente como o projeto será apresentado antes mesmo de plotar.

Também existe um impacto direto em produtividade. Sem técnicas de plotagem, é comum gastar muito tempo corrigindo detalhes de última hora: ajustar espessura, mexer em hachura, trocar estilo de texto, refazer viewport, exportar PDF várias vezes. Quando as técnicas estão bem definidas, você reduz esse “ciclo de tentativa e erro” e passa a ter uma rotina de impressão mais rápida e confiável.

Por fim, as técnicas de plotagem são parte da qualidade técnica do projeto. Um desenho pode estar geometricamente correto, mas se a prancha não comunica bem — escala confusa, pesos de linha incoerentes, excesso de informação — o projeto perde valor. Plotar bem é comunicar bem. E comunicar bem, em CAD, é entregar com padrão, clareza e controle.

Técnicas de plotagem no AutoCAD para controle correto de escala

Entre todas as técnicas de plotagem, o domínio do Layout (Paper Space) e da escala correta é o que mais impacta a qualidade final da prancha. Muitos problemas de impressão no AutoCAD não vêm de CTB ou penas, mas de um uso incorreto do Layout, com viewports mal configuradas e escalas inconsistentes. Quando essa base falha, todo o restante da plotagem fica comprometido.

As técnicas de plotagem modernas partem do princípio de que o Model Space deve ser sempre desenhado em escala real (1:1). Não importa se o projeto é pequeno ou grande: paredes, eixos, mobiliário e detalhes devem respeitar as medidas reais. A escala não é aplicada no desenho, mas sim no Layout, por meio das viewports. Essa separação é essencial para manter precisão e flexibilidade.

No Layout, cada viewport funciona como uma “janela” para o Model Space. É nela que entram as técnicas de plotagem relacionadas à escala: 1:50, 1:100, 1:25, entre outras. Um erro comum é ajustar a escala “no olho” usando zoom manual. Isso gera pranchas fora de escala e compromete a leitura técnica. A técnica correta é definir a escala exata da viewport e bloqueá-la, garantindo que nada se altere acidentalmente.

Outra prática fundamental nas técnicas de plotagem é trabalhar com múltiplas viewports no mesmo Layout, cada uma com sua escala específica. Por exemplo, uma planta geral em 1:100 e detalhes construtivos em 1:25 na mesma prancha. Isso é totalmente viável quando o Layout está bem configurado, e evita a criação de vários arquivos apenas para mudar escala.

As técnicas de plotagem também envolvem o controle de visibilidade por viewport. Camadas podem ser congeladas apenas no Layout, sem afetar o Model Space. Isso permite esconder informações que não fazem sentido naquela prancha específica, mantendo o desenho limpo e focado na comunicação técnica. Esse recurso é essencial em projetos complexos, com muitas disciplinas sobrepostas.

Outro ponto crítico é a relação entre escala e legibilidade. Dentro das técnicas de plotagem, não basta escolher uma escala padrão: é preciso garantir que textos, cotas e hachuras estejam dimensionados para aquela escala. O uso de elementos anotativos se torna um grande aliado, pois permite que textos e cotas se ajustem automaticamente conforme a escala da viewport, mantendo leitura consistente.

Quando as técnicas de plotagem no Layout são bem aplicadas, o resultado é previsível: pranchas coerentes, escalas corretas, menos retrabalho e mais confiança na entrega final. Sem esse domínio, a plotagem vira um processo de tentativa e erro — exatamente o que um fluxo técnico profissional deve evitar.

Técnicas de plotagem no AutoCAD com CTB, STB e controle de penas

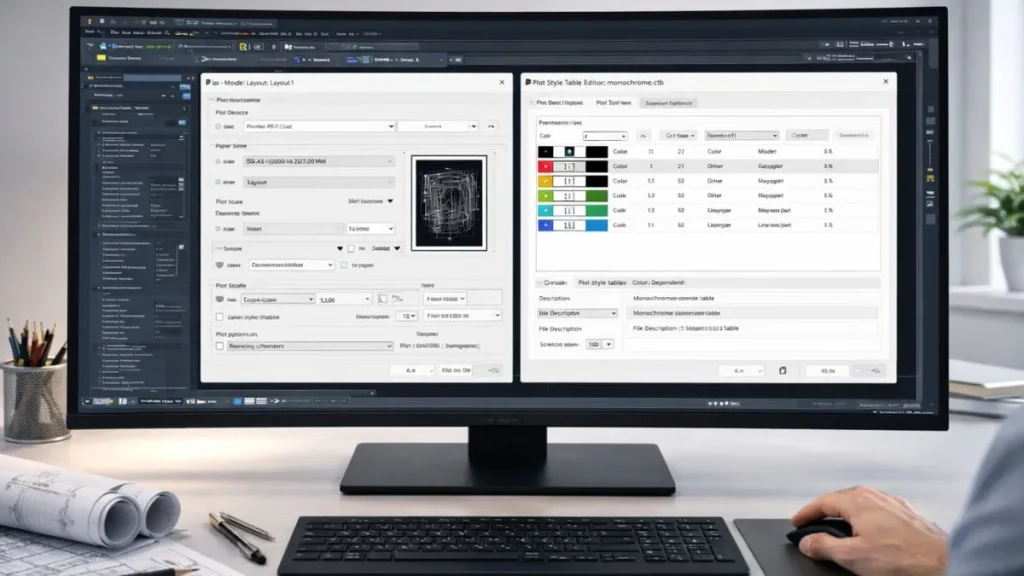

Entre as técnicas de plotagem mais decisivas no AutoCAD está o correto uso de penas de impressão, definidas por arquivos CTB ou STB. É nesse ponto que o desenho ganha hierarquia visual, profundidade e leitura técnica adequada. Sem um controle claro de penas, mesmo um projeto bem desenhado pode se tornar confuso, com linhas sem contraste, textos pouco legíveis e excesso de informação gráfica.

As técnicas de plotagem baseadas em CTB (Color Dependent Plot Style) associam a espessura e o comportamento de impressão à cor do objeto. Cada cor recebe uma pena específica: espessura, tipo de linha, intensidade e até escala de cinza. Essa abordagem é amplamente utilizada em escritórios técnicos porque é simples, previsível e fácil de padronizar entre equipes. Por exemplo, paredes em cor 8 podem sempre sair mais grossas, enquanto cotas em cor 5 ficam finas e discretas.

Já as técnicas de plotagem com STB (Named Plot Style) funcionam de forma diferente. Nesse modelo, a cor deixa de definir a espessura, e o controle passa a ser feito por estilos nomeados. Assim, um objeto pode ter qualquer cor na tela, mas receber uma pena específica na impressão. Essa técnica oferece mais flexibilidade gráfica, especialmente para quem trabalha com apresentações ou diferenciação visual avançada, mas exige mais disciplina e padronização interna.

Independentemente de usar CTB ou STB, uma regra central nas técnicas de plotagem é evitar improviso. Criar um arquivo de penas “do zero” para cada projeto é um erro comum. O ideal é desenvolver um padrão de penas alinhado às normas técnicas, às escalas mais usadas e ao tipo de projeto (arquitetônico, estrutural, elétrico, acadêmico). Esse padrão deve ser testado, ajustado e reutilizado.

Outro ponto crítico nas técnicas de plotagem é entender que pena não é só espessura. O CTB/STB também controla intensidade de cor, impressão em preto, escala de linha tracejada e até transparência. Ignorar esses fatores pode gerar pranchas “pesadas demais” ou, ao contrário, desenhos apagados e difíceis de interpretar quando impressos em PDF ou papel.

Além disso, as técnicas de plotagem recomendam sempre vincular o CTB/STB ao Page Setup do Layout. Isso garante que qualquer prancha criada a partir daquele modelo já carregue automaticamente o padrão correto de penas, evitando erros humanos na hora de plotar.

Quando o controle de CTB ou STB faz parte das técnicas de plotagem do projeto, a impressão deixa de ser um momento de tensão e vira apenas uma etapa automática do fluxo. O resultado é consistência visual, menos retrabalho e uma comunicação gráfica muito mais profissional.

Técnicas de plotagem no AutoCAD para escalas corretas e legibilidade técnica

Entre as técnicas de plotagem mais importantes no AutoCAD está o controle rigoroso de escala, pois é ela que garante que o desenho impresso represente fielmente as dimensões reais do projeto. Erros de escala não são apenas falhas estéticas: eles comprometem a interpretação técnica, a execução em obra e a validade do documento em aprovações oficiais. Por isso, dominar escala faz parte do núcleo das boas técnicas de plotagem.

A primeira regra fundamental é entender que o desenho no Model Space deve ser sempre feito em escala real (1:1). Todas as linhas, paredes, cotas e elementos devem respeitar medidas reais, em metros ou milímetros, conforme o padrão adotado. As técnicas de plotagem não atuam no Model Space para “reduzir” ou “ampliar” o desenho, mas sim no Layout (Paper Space), onde a escala de impressão é aplicada corretamente.

No Layout, as técnicas de plotagem recomendam o uso de viewports com escala fixa. Cada viewport funciona como uma “janela” para o modelo, permitindo visualizar o mesmo desenho em escalas diferentes, como 1:50, 1:100 ou 1:25. Após definir a escala correta, é essencial bloquear a viewport, evitando alterações acidentais que comprometem toda a prancha.

Outro ponto crítico nas técnicas de plotagem relacionadas à escala é a configuração de textos, cotas e hachuras. Esses elementos precisam manter legibilidade independentemente da escala escolhida. Para isso, o uso de objetos anotativos é altamente recomendado. Textos e cotas anotativas se ajustam automaticamente às escalas das viewports, garantindo altura correta na impressão sem necessidade de duplicação ou ajustes manuais.

As técnicas de plotagem também exigem atenção ao relacionamento entre escala e espessura de linha. Uma mesma pena pode funcionar bem em 1:50, mas ficar pesada demais em 1:25 ou fina demais em 1:200. Por isso, padrões profissionais de plotagem costumam definir combinações específicas de penas para escalas recorrentes, garantindo hierarquia visual clara entre paredes, eixos, cotas e detalhes.

Outro erro comum que as técnicas de plotagem ajudam a evitar é misturar escalas diferentes na mesma prancha sem critério. Quando isso é necessário, cada viewport deve estar claramente identificada no carimbo, com escala explícita, e o controle de layers por viewport deve ser aplicado para evitar excesso de informação.

Por fim, as técnicas de plotagem recomendam sempre testar a impressão em PDF antes da entrega final. Visualizar o arquivo em 100% de zoom permite confirmar se textos estão legíveis, se hachuras não “estouram” visualmente e se a escala está coerente com o nível de detalhe apresentado.

Dominar escala dentro das técnicas de plotagem transforma o Layout em uma ferramenta precisa de comunicação técnica, garantindo que o projeto seja compreendido exatamente como foi concebido.

Técnicas de plotagem no AutoCAD aplicadas a penas, CTB e hierarquia gráfica

Um dos pilares mais importantes das técnicas de plotagem no AutoCAD é o controle das penas de impressão, normalmente gerenciadas por arquivos CTB (Color Dependent Plot Style Table) ou STB (Named Plot Style Table). É nessa etapa que o desenho ganha hierarquia gráfica, profundidade visual e clareza técnica. Sem esse controle, mesmo um projeto bem desenhado perde qualidade na entrega final.

Nas técnicas de plotagem baseadas em CTB, a espessura da linha é definida pela cor do layer. Cada cor do AutoCAD é associada a uma pena específica no arquivo CTB, com espessura, tipo de traço e intensidade definidos. Esse método é amplamente utilizado porque força disciplina gráfica: se o layer estiver correto, a impressão também estará. Por isso, escritórios técnicos costumam adotar tabelas CTB padronizadas para todos os projetos.

A primeira boa prática nas técnicas de plotagem com CTB é definir uma hierarquia clara de espessuras. Em geral, paredes e elementos estruturais usam penas mais grossas, contornos principais ficam em destaque, elementos secundários recebem espessuras intermediárias e informações como cotas, textos e hachuras usam penas finas. Essa hierarquia permite que o leitor identifique rapidamente o que é principal e o que é complementar no desenho.

Outro ponto essencial nas técnicas de plotagem é evitar o uso aleatório de cores “só para visualizar melhor”. Cada cor deve ter um propósito gráfico. Quando o usuário começa a criar layers com cores aleatórias, o CTB perde sentido e a impressão se torna imprevisível. Técnicas profissionais recomendam trabalhar com um mapa fixo de cores, onde cada cor já tem uma função definida (por exemplo: vermelho para estrutura, azul para cotas, verde para mobiliário).

As técnicas de plotagem também envolvem configurar corretamente o CTB no Page Setup do Layout. Não basta ter o CTB criado: ele precisa estar associado à prancha certa, com opção “Plot with plot styles” ativada. Muitos erros de impressão acontecem porque o desenho está correto, mas o Layout está usando outro CTB ou nenhum CTB.

Além disso, as técnicas de plotagem recomendam testar a visualização com o comando PLOT PREVIEW. Esse passo simples permite identificar problemas como linhas grossas demais, hachuras que “estouram” visualmente ou textos que perdem legibilidade. Ajustar o CTB antes da entrega evita múltiplas reimpressões e retrabalho.

Por fim, vale destacar que dominar CTB faz parte das técnicas de plotagem que diferenciam usuários iniciantes de profissionais. Quem controla penas controla a comunicação visual do projeto. E em CAD, comunicar bem é tão importante quanto desenhar corretamente.

Técnicas de plotagem no AutoCAD com layout, viewports e page setup

Dentro das técnicas de plotagem no AutoCAD, o uso correto de Layout (Paper Space), viewports e page setup é o que transforma um desenho técnico em uma prancha profissional pronta para entrega. Muitos problemas de impressão não estão ligados ao desenho em si, mas à falta de padronização nessa etapa. Por isso, dominar essas técnicas é essencial para garantir previsibilidade, controle e produtividade.

O Layout é o espaço onde as técnicas de plotagem realmente acontecem. Diferente do Model Space, que serve para desenhar em escala real, o Layout representa a folha física (A4, A3, A1, etc.). Nele, você define margens, carimbo, legenda e organiza as vistas do projeto por meio de viewports. Um erro comum é tratar o Layout apenas como “área de impressão”, quando na verdade ele é um ambiente de composição gráfica.

As técnicas de plotagem recomendam criar viewports bem definidas, cada uma com função clara. Uma viewport pode mostrar a planta em 1:100, outra um detalhe em 1:25 e uma terceira um corte em 1:50. O ponto-chave é que cada viewport deve ter sua escala configurada e bloqueada. Viewports desbloqueadas são uma das principais causas de erro de escala em entregas técnicas.

Outro aspecto central das técnicas de plotagem é o controle de camadas por viewport. O AutoCAD permite congelar layers individualmente em cada viewport, o que possibilita mostrar apenas as informações relevantes para aquela vista específica. Isso evita excesso de informação e melhora a legibilidade da prancha sem precisar criar múltiplos arquivos.

O Page Setup é outro elemento crítico nas técnicas de plotagem. Ele funciona como um “perfil de impressão” onde ficam salvas informações como formato de papel, orientação, escala, CTB/STB, impressora ou driver PDF. A boa prática é criar page setups padronizados (ex: A1_PDF, A3_PDF, A4_PDF) e reutilizá-los em todos os layouts do projeto. Isso garante consistência e elimina erros repetitivos.

Além disso, as técnicas de plotagem recomendam nunca configurar impressão “na hora”. Ajustes manuais feitos às pressas aumentam o risco de inconsistências entre pranchas do mesmo projeto. Com page setups bem definidos, a plotagem se torna um processo rápido, quase automático.

Por fim, trabalhar corretamente com Layout, viewports e page setup faz com que a plotagem deixe de ser um problema e passe a ser uma etapa controlada do fluxo técnico. Essas técnicas de plotagem são fundamentais para quem busca entregas profissionais, organizadas e confiáveis no AutoCAD.

✅ Conclusão

Dominar técnicas de plotagem no AutoCAD é um passo decisivo para transformar desenhos corretos em entregas técnicas realmente profissionais. Ao longo do fluxo de projeto, desenhar bem é apenas parte do trabalho; comunicar esse desenho com clareza, hierarquia visual e padronização é o que garante entendimento, aprovação e confiança no material entregue.

Quando as técnicas de plotagem são aplicadas corretamente — controlando escala, penas, CTB, layout, viewports e page setup — o processo de impressão deixa de ser uma etapa problemática e passa a ser previsível. Isso reduz retrabalho, evita erros de última hora e aumenta significativamente a produtividade, tanto em ambientes acadêmicos quanto profissionais.

Outro ponto fundamental é que técnicas de plotagem não devem ser tratadas como ajustes pontuais, mas como um sistema. Templates bem configurados, padrões gráficos consistentes e page setups reutilizáveis criam um fluxo sólido, no qual qualquer prancha segue a mesma lógica visual. Esse nível de organização é um diferencial claro entre usuários iniciantes e profissionais maduros no uso do AutoCAD.

Além disso, a padronização proporcionada pelas técnicas de plotagem fortalece a leitura técnica do projeto. Espessuras corretas, escalas coerentes e layouts bem compostos permitem que qualquer pessoa — cliente, professor, equipe de obra ou órgão aprovador — compreenda o desenho sem ambiguidades. Em CAD, clareza gráfica é sinônimo de segurança técnica.

Por fim, investir tempo em aprender e aplicar corretamente as técnicas de plotagem é investir em qualidade, eficiência e autoridade técnica. Independentemente da complexidade do projeto, uma boa plotagem sempre comunica profissionalismo, organização e domínio da ferramenta — características indispensáveis para quem deseja evoluir no uso do AutoCAD.
