CTB vs STB: Diferenças na Plotagem Técnica

CTB vs STB define dois métodos distintos de controle de estilos de plotagem no AutoCAD. Enquanto o CTB se baseia em cores, o STB utiliza nomes. Neste artigo, você vai entender as diferenças práticas entre eles, como funcionam e em quais cenários cada um é mais indicado.

O que são arquivos CTB e STB no AutoCAD

No AutoCAD, os arquivos CTB (Color-dependent Plot Style Table) e STB (Named Plot Style Table) são dois tipos de tabelas de estilos de plotagem utilizados para controlar a aparência dos objetos no momento da impressão. A escolha entre CTB e STB influencia diretamente como cores, espessuras de linha e tipos de linha serão aplicados no desenho impresso.

CTB – Estilo baseado em cor

No modo CTB, cada cor atribuída aos objetos do desenho (geralmente via camada/layer) determina como eles serão plotados. Por exemplo, a cor 1 (vermelho) pode ser configurada para sair com espessura de 0.3mm e cor preta na impressão. Esse método é tradicional e muito utilizado em escritórios que seguem padrões gráficos baseados em cores específicas.

STB – Estilo baseado em nome

O modo STB substitui a dependência de cor por estilos nomeados, como “fino”, “médio”, “grosso”, entre outros. O usuário aplica um nome de estilo ao objeto ou camada, e esse nome carrega todas as propriedades de plotagem. Isso oferece maior flexibilidade e separa o controle visual da tela do controle gráfico da impressão.

Ambos os métodos utilizam arquivos de configuração (.ctb ou .stb) e são aplicados via Page Setup nos layouts. O entendimento de suas diferenças é essencial para garantir consistência gráfica e compatibilidade entre equipes e fornecedores.

Diferenças entre CTB vs STB na prática

A principal diferença entre CTB e STB no AutoCAD está na forma como os estilos de plotagem são atribuídos aos objetos do desenho. Essa diferença afeta diretamente o controle gráfico e a maneira como os projetos são padronizados e compartilhados entre equipes.

CTB (Color-dependent) na prática

• Cada cor representa um estilo de plotagem.
• O controle é feito com base na cor atribuída ao objeto ou camada.
• Mais comum em fluxos tradicionais e empresas que adotam padrões fixos por cor.
• A personalização depende da tabela .ctb, onde cada cor é configurada individualmente (ex: cor 1 = espessura 0.3mm).

Vantagem: simplicidade de uso e compatibilidade com fluxos antigos.
Desvantagem: limitação de flexibilidade — mudar a cor no desenho altera também o estilo de plotagem.

STB (Named) na prática

• Os estilos são nomeados e independentes da cor visual do objeto.
• O estilo de plotagem é atribuído diretamente à camada ou objeto como um rótulo.
• Ideal para ambientes BIM ou fluxos com customização gráfica mais complexa.
• Oferece maior controle e clareza sobre o que será plotado, sem depender da cor na tela.

Vantagem: maior flexibilidade gráfica e possibilidade de múltiplos estilos por cor.
Desvantagem: requer organização e treinamento, já que depende de nomes consistentes e bem definidos.

Exemplo comparativo:

Como converter um projeto de CTB para STB (e vice-versa)

No AutoCAD, é possível converter um projeto de CTB para STB (e o contrário) utilizando ferramentas nativas, especialmente úteis quando é necessário adaptar um desenho ao padrão gráfico de outra equipe ou organização. Esse processo exige atenção para que os estilos de plotagem sejam transferidos corretamente, sem perda de configuração.

Convertendo de CTB para STB

1. Abra o desenho original (CTB)
   Certifique-se de que o projeto utiliza uma tabela de plotagem do tipo .ctb.
2. Acesse a ferramenta CONVERTPSTYLES
   Digite CONVERTPSTYLES na linha de comando e pressione Enter.
3. Confirme a conversão
   O AutoCAD perguntará se você deseja converter o arquivo atual para usar STB. Ao confirmar, o desenho será migrado e receberá a tabela .stb padrão.
4. Adapte os estilos nomeados
   Após a conversão, acesse o Editor de Estilo de Plotagem e defina os estilos nomeados conforme desejado. Os objetos não terão mais estilo por cor.
5. ⚠️ Esse comando só funciona se o template usado permitir a conversão (por exemplo, acad.dwt converte, mas acadiso.dwt pode não permitir).
6. 🆕 Para criar um novo desenho já em STB:
7. Crie um novo desenho usando um template baseado em STB, como acad_namedplotstyles.dwt.

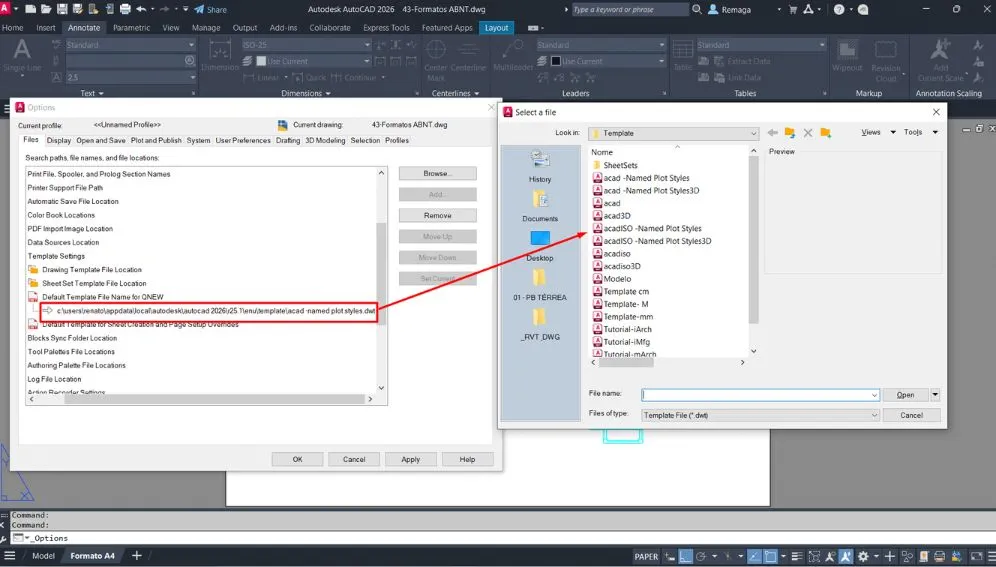

8. Se esse template não estiver listado:Vá até Options (OP), aba Files.
9. Em Template Settings > Default Template File Name for QNEW, selecione o template acad_namedplotstyles.dwt.

Convertendo de STB para CTB

O caminho inverso requer o uso de um template baseado em CTB:

1. Crie um novo desenho usando um template .ctb
   Use um arquivo DWT que já esteja configurado para usar estilos por cor.
2. Insira o conteúdo do projeto STB
   Use o comando INSERT ou XREF para trazer o conteúdo do desenho original para o novo arquivo.
3. Ajuste as camadas e estilos
   Como os estilos nomeados não serão reconhecidos, será necessário aplicar as cores manualmente ou ajustar por camada.

⚠️ Importante: essa conversão pode exigir retrabalho na formatação gráfica, especialmente em projetos complexos. Por isso, defina desde o início se o padrão da equipe será CTB ou STB.

Quando usar CTB ou STB em projetos profissionais

A escolha entre CTB ou STB no AutoCAD deve considerar o tipo de projeto, os fluxos de trabalho da equipe e o nível de padronização gráfica exigido. Não existe uma “melhor” opção absoluta — cada abordagem tem vantagens específicas para diferentes contextos.

Quando usar CTB

O uso de CTB é ideal para:

• Escritórios que seguem padrões gráficos por cor
• Projetos legados ou com templates antigos baseados em cor
• Fluxos de trabalho simplificados, com equipes que preferem visibilidade visual direta entre o desenho e a impressão
• Situações onde o controle gráfico pode ser centralizado por camadas fixas

Quando usar STB

O uso de STB é mais indicado quando:

• É necessário maior flexibilidade de apresentação com objetos de mesma cor visual, mas com estilos diferentes
• O projeto está integrado a processos BIM ou exige níveis avançados de documentação gráfica
• A equipe precisa desvincular cor e espessura de linha, mantendo liberdade estética no modelo e controle total na impressão
• Se busca um fluxo mais moderno e compatível com diversos softwares

Boas práticas:

• Defina o padrão antes de iniciar o projeto para evitar retrabalhos.
• Padronize nomes de estilos STB (ex: fino, médio, espesso) ou cores CTB com significado técnico.
• Comunique o padrão adotado quando compartilhar arquivos com terceiros.

Profissionais que dominam os dois formatos conseguem se adaptar a diferentes ambientes de trabalho com mais facilidade, ampliando suas oportunidades no mercado.

Impacto do CTB vs STB na padronização gráfica de escritórios CAD

A escolha entre CTB vs STB influencia diretamente a forma como um escritório organiza seus projetos, controla a aparência gráfica e mantém a consistência entre diferentes profissionais e disciplinas. Não se trata apenas de preferência, mas de uma decisão estrutural no fluxo de trabalho CAD.

Em ambientes baseados em CTB vs STB, o método CTB costuma ser associado a escritórios tradicionais. Nesse modelo, a cor do objeto é o principal gatilho para a configuração de espessura e aparência na impressão. Isso cria uma relação direta entre o que se vê na tela e o que sai no papel, facilitando a leitura rápida do desenho.

Já no contexto CTB vs STB, o uso de STB representa uma abordagem mais moderna. Os estilos deixam de depender da cor visual e passam a ser controlados por nomes, permitindo que objetos com a mesma cor tenham comportamentos de impressão diferentes. Essa separação é especialmente vantajosa em projetos complexos e fluxos BIM.

Do ponto de vista organizacional, o CTB favorece equipes que:

• Trabalham com padrões fixos por cor
• Lidam com projetos legados
• Priorizam simplicidade operacional

Enquanto isso, o STB se destaca em ambientes que exigem:

• Flexibilidade gráfica avançada
• Padronização por nomenclatura técnica
• Integração com múltiplas disciplinas

Outro aspecto relevante no debate CTB vs STB é a compatibilidade externa. Muitos fornecedores e gráficas ainda trabalham majoritariamente com CTB, o que torna esse formato mais seguro em fluxos híbridos. Por outro lado, equipes internas bem treinadas conseguem extrair maior controle do STB.

Portanto, entender o impacto do CTB vs STB na padronização gráfica ajuda a evitar conflitos, retrabalho e inconsistências visuais na entrega final.

CTB vs STB sob a ótica de manutenção, conversão e escalabilidade

Além do uso diário, a comparação CTB vs STB deve considerar manutenção de arquivos, escalabilidade do padrão e facilidade de adaptação ao longo do tempo. Esses fatores se tornam críticos à medida que os projetos crescem em complexidade.

No modelo CTB, a manutenção é relativamente simples. Um único arquivo .ctb centraliza todas as regras gráficas. No entanto, essa simplicidade também traz limitações. Alterar uma cor pode impactar dezenas de objetos, exigindo cuidado redobrado.

No cenário CTB vs STB, o STB oferece maior escalabilidade. Novos estilos podem ser criados sem interferir nos existentes, permitindo evoluir o padrão gráfico ao longo do projeto. Isso é particularmente útil em fases diferentes, como estudo preliminar, executivo e as-built.

Outro ponto importante é a conversão. Embora o AutoCAD ofereça ferramentas para conversão entre CTB vs STB, esse processo pode gerar inconsistências se não houver planejamento. Projetos grandes, com muitas camadas e objetos, tendem a exigir revisão manual após a conversão.

Do ponto de vista de manutenção a longo prazo:

• CTB é mais previsível, porém menos flexível
• STB é mais poderoso, porém exige disciplina e documentação

Em equipes grandes, o STB pode escalar melhor desde que exista um guia claro de estilos. Já em equipes menores ou com alta rotatividade, o CTB tende a reduzir erros operacionais.

Assim, analisar CTB vs STB sob a ótica de manutenção e crescimento do projeto é fundamental para decisões técnicas mais assertivas.

✅ Conclusão técnica sobre CTB vs STB

A escolha entre CTB vs STB no AutoCAD impacta diretamente a padronização gráfica, a flexibilidade de impressão e a eficiência do fluxo de trabalho. Cada método atende a necessidades específicas e deve ser avaliado de acordo com o perfil do projeto e da equipe.

Enquanto o CTB oferece simplicidade, previsibilidade e ampla compatibilidade, o STB proporciona controle avançado e maior liberdade gráfica. Nenhum é universalmente superior — o valor está na escolha consciente.

Portanto, definir corretamente entre CTB vs STB desde o início do projeto evita retrabalho, garante consistência visual e fortalece a qualidade técnica da documentação final.
