Importar PDF no AutoCAD: Método Técnico Seguro

Importar PDF no AutoCAD é uma etapa comum para quem precisa editar arquivos técnicos recebidos em formato não-nativo. Com os recursos certos, é possível transformar documentos PDF em desenhos DWG organizados e prontos para uso em projetos reais.

Quando Importar um PDF em Projetos AutoCAD

A necessidade de importar PDF no AutoCAD surge em situações práticas do dia a dia técnico, especialmente quando o desenho original em DWG não está mais disponível ou quando se recebe documentação externa em PDF.

🛠️ Situações comuns que justificam a importação:

• Projetos antigos ou legados
  Quando só se tem acesso ao projeto em PDF, importar o arquivo permite reutilizar a base existente sem precisar redesenhar tudo do zero.
• Compatibilização entre disciplinas
  PDFs de arquitetura, elétrica ou hidráulica podem ser importados para sobreposição e comparação em um novo projeto DWG.
• Revisões rápidas de layout
  Ao receber um layout aprovado em PDF, o técnico pode importar e realizar ajustes diretamente no AutoCAD com mais agilidade.
• Interpretação de documentos técnicos
  Plantas baixadas de portais ou fornecidas por clientes podem ser convertidas em entidades editáveis para estudos e análise.

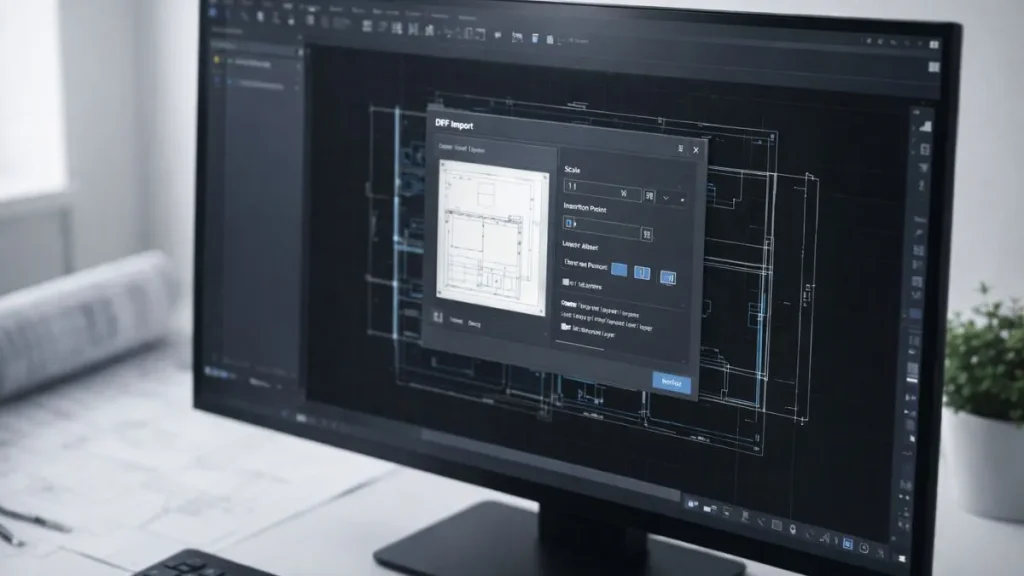

Importar PDF no AutoCAD: Passo a Passo Completo

O AutoCAD permite importar arquivos PDF vetoriais com precisão por meio do comando IMPORTPDF. Esse recurso converte objetos do PDF em entidades CAD, como linhas, polylines, textos e hachuras, mantendo a base técnica do desenho.

🔹 Passo a passo para importar PDF no AutoCAD:

1. Abra o arquivo DWG de destino
   • Comece em um novo arquivo ou abra o projeto em que o conteúdo será inserido.
2. Digite o comando IMPORTPDF
   • Pode ser acionado via linha de comando ou pelo menu:
     Insert → Import → PDF Import
3. Selecione o arquivo PDF
   • O AutoCAD permite escolher a página específica e ativar pré-visualização.
4. Configure as opções de importação
   • Objetos vetoriais (linhas, curvas)
   • Hachuras e textos
   • Camadas (se disponíveis)
5. Posicione o desenho no espaço de trabalho
   • Escolha o ponto de inserção, escala e rotação inicial
6. Confirme e revise o conteúdo importado
   • Agora os objetos estarão editáveis no AutoCAD como se fossem nativos.

⚠️ Requisito essencial:

A importação vetorial só é possível se o PDF foi gerado por um software CAD. Arquivos escaneados não produzem entidades editáveis — serão tratados como imagens raster.

O Que Verificar Antes de Inserir o Arquivo no Projeto

Antes de importar PDF no AutoCAD, é fundamental validar algumas características do arquivo para garantir um resultado técnico preciso e minimizar retrabalhos. Essa verificação prévia ajuda a identificar se o PDF é compatível com a conversão vetorial e se poderá ser manipulado com qualidade no ambiente CAD.

📌 Itens essenciais para verificar:

• Tipo de PDF (vetorial ou raster)
  • PDFs exportados diretamente de softwares CAD são vetoriais
  • PDFs escaneados ou fotografados são imagens rasterizadas e não podem ser editados
• Qualidade do conteúdo
  • Analise se os textos estão legíveis e os traços definidos
  • Prefira arquivos gerados com boa resolução e sem compressão
• Escala gráfica ou cota visível
  • Garanta que exista uma medida conhecida no desenho para ajustar a escala após a importação
• Versão e páginas do PDF
  • Verifique se o AutoCAD suporta a versão do PDF e selecione apenas as páginas úteis para importar
• Possibilidade de reorganização
  • Idealmente, o conteúdo deve estar estruturado para facilitar separação por camadas ou tipos de elemento

🧠 Dica técnica:

Se possível, peça ao autor do projeto o arquivo DWG original. Mesmo com boa estrutura, a importação de PDF sempre exigirá uma etapa de verificação e ajustes manuais.

Como Ajustar Escala e Posição Após a Importação

Após importar o PDF no AutoCAD, é comum que o conteúdo apareça fora da escala original ou em uma posição desalinhada com o projeto. Ajustar corretamente esses elementos garante que o arquivo convertido seja útil tecnicamente e compatível com o restante do desenho.

📐 Corrigindo a escala do desenho:

1. Use o comando DIST
   • Meça uma distância conhecida entre dois pontos no desenho importado.
2. Compare com a medida real esperada
   • Anote o valor do PDF e o valor correto.
3. Aplique o comando SCALE
   • Selecione todo o conteúdo importado.
   • Informe um ponto base e o fator de escala (real / medido).
4. Verifique novamente com DIST
   • Confirme se a escala está agora precisa e proporcional.

📌 Alinhando e posicionando o desenho:

• Utilize MOVE para arrastar o conteúdo até o ponto de inserção desejado.
• Se necessário, use ROTATE para ajustar a orientação conforme o projeto principal.
• Centralize o conteúdo com base em uma referência gráfica (eixos, margens, quadros técnicos).

Organizar o conteúdo com precisão é essencial para usar o PDF importado como base confiável dentro do fluxo de projeto em AutoCAD.

Melhores Práticas para Corrigir Textos, Hachuras e Camadas

Depois de importar PDF no AutoCAD, o arquivo pode conter elementos desorganizados ou com erros típicos da conversão. Textos quebrados, hachuras incompletas e objetos em camadas únicas são alguns dos principais pontos que precisam ser corrigidos.

📝 Corrigindo textos fragmentados:

• Use o comando EXPLODE com cautela para separar textos agrupados em blocos
• Utilize TEXTEDIT ou substitua por novos textos com estilos padronizados
• Evite duplicações e sobreposições que atrapalham a leitura técnica

🧩 Tratando hachuras danificadas:

• Apague hachuras incompletas ou corrompidas durante a conversão
• Redesenhe utilizando HATCH, com padrões técnicos como ANSI ou SOLID
• Ajuste a escala da hachura conforme a unidade de trabalho do projeto

🗂️ Reorganizando por camadas:

• PDFs convertidos costumam importar todos os elementos em uma só layer
• Crie camadas específicas: paredes, mobiliário, cotas, textos etc.
• Use o comando MATCHPROP ou CHANGE para redistribuir objetos nas camadas corretas

💡 Dica extra:

Utilize QSELECT para filtrar elementos por tipo e aplicar edições em massa — ideal para limpar o desenho de forma rápida e precisa.

Limitações Comuns e Como Evitar Problemas na Conversão

Mesmo seguindo boas práticas, importar PDF no AutoCAD pode apresentar algumas limitações técnicas. Entender essas restrições ajuda o profissional a evitar erros e tomar decisões mais seguras no uso de arquivos convertidos.

🚫 Principais limitações ao importar PDF:

• PDFs raster não geram entidades editáveis
  Arquivos escaneados são inseridos como imagem e não podem ser convertidos em linhas, textos ou hachuras nativas.
• Textos podem perder fontes ou quebrar
  Durante a conversão, fontes personalizadas ou muito pequenas podem ser corrompidas ou fragmentadas.
• Curvas e arcos mal interpretados
  Traçados suaves podem se transformar em segmentos retos ou polilinhas desconectadas.
• Perda de layers e organização
  PDFs geralmente não preservam a estrutura original de camadas do DWG, exigindo reorganização manual.

🛡️ Como evitar problemas:

• Prefira trabalhar com PDFs vetoriais, gerados a partir de software CAD
• Antes de importar, valide se o arquivo possui escala e conteúdo técnico íntegro
• Após a importação, revise e corrija elementos com OVERKILL, JOIN, PURGE, AUDIT e reorganização por layers

Importar com consciência técnica é o que diferencia um profissional produtivo de um que precisa redesenhar tudo do zero.

✅ Conclusão

Saber importar PDF no AutoCAD com precisão é uma habilidade essencial para quem trabalha com projetos técnicos. Esse processo permite reaproveitar desenhos, ganhar tempo em revisões e integrar conteúdos externos ao seu fluxo de trabalho sem perder qualidade.

Com o uso correto do comando IMPORTPDF, e aplicando boas práticas como ajuste de escala, reorganização por camadas e limpeza de objetos, é possível transformar um simples PDF em um DWG funcional e tecnicamente confiável.

Ao dominar essas etapas, o profissional evita retrabalhos, reduz erros e amplia sua produtividade no ambiente CAD — seja em projetos novos ou em obras legadas.
