Barra de Status no AutoCAD: Guia Prático

A barra de status no AutoCAD reúne ferramentas fundamentais para controlar modos de desenho, exibição e precisão. Localizada na parte inferior da interface, ela permite ativar recursos como Snap, Ortho, Grid, entre outros. Neste artigo, você vai aprender a identificar, configurar e usar a barra de status para aumentar sua produtividade no AutoCAD.

Barra de Status no AutoCAD: visão geral

A barra de status no AutoCAD está localizada na parte inferior da interface e reúne recursos essenciais para controlar o ambiente de desenho. Nela, o usuário pode ativar ou desativar ferramentas como Grid, Snap, Ortho, Polar Tracking, Object Snap, entre outras.

Além disso, a barra de status trabalha em conjunto com a guia do Modelo e os Layouts, permitindo alternar entre o espaço de modelagem e o espaço de apresentação para impressão. Essa integração possibilita ajustes finos, como centralização do projeto, bloqueio de escala e configuração de viewports.

Por ser totalmente personalizável, a barra de status pode exibir apenas os recursos mais utilizados, oferecendo flexibilidade para cada fluxo de trabalho. Saber configurá-la e explorar seus ícones é um passo importante para aumentar a produtividade no AutoCAD.

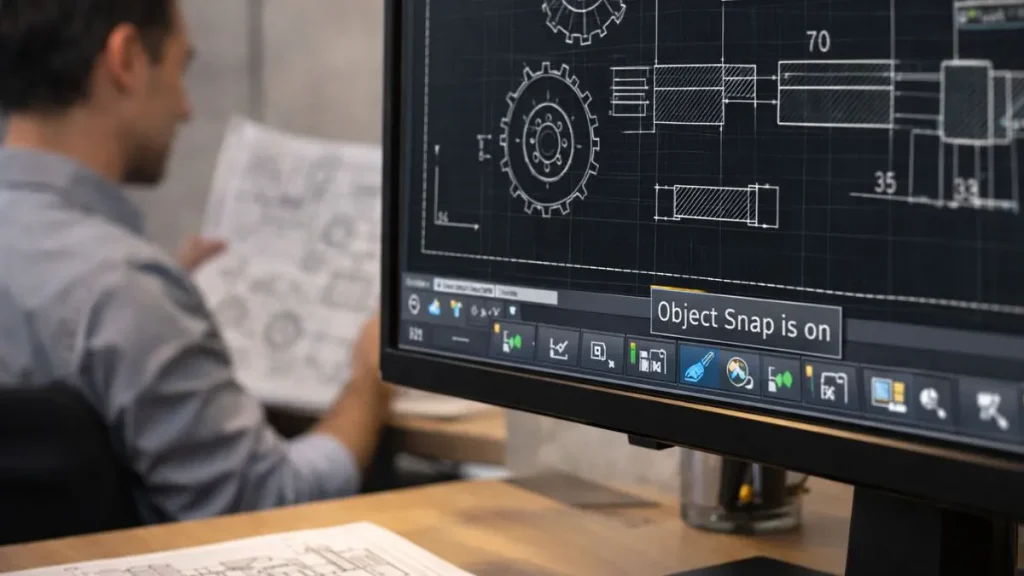

Principais recursos e ícones da barra de status

A barra de status no AutoCAD concentra uma série de ferramentas que influenciam diretamente a precisão e o modo de trabalho no desenho. Cada ícone pode ser ativado ou desativado com um clique, e muitos deles possuem atalhos no teclado.

▸ Grid Display (F7)

Exibe ou oculta a malha de referência na área gráfica. Útil para orientar proporções, mas pode ser desativado para liberar o espaço visual.

▸ Snap Mode (F9)

Restringe o cursor a pontos específicos da malha, garantindo alinhamento preciso.

▸ Ortho Mode (F8)

Mantém o cursor restrito a movimentos ortogonais (90°). Muito usado em desenhos arquitetônicos.

▸ Polar Tracking (F10)

Auxilia no desenho de linhas em ângulos definidos, como 30°, 45° ou 60°, além dos ortogonais.

▸ Object Snap (F3)

Permite capturar pontos exatos de objetos, como endpoint, midpoint, intersection. Fundamental para garantir precisão geométrica.

▸ Object Snap Tracking (F11)

Projeta alinhamentos a partir de pontos de referência, facilitando o posicionamento de elementos relacionados.

▸ Isometric Drafting

Ativa o modo de desenho isométrico, usado para criar representações 3D simplificadas em 2D.

Além desses ícones, a barra de status também oferece recursos de zoom, bloqueio de viewports, escala de anotação e controle de transparência, dependendo da configuração ativa.

Com o uso correto dessas ferramentas, o trabalho se torna mais ágil, preciso e organizado.

Como personalizar a barra de status

A barra de status no AutoCAD é altamente configurável, permitindo que cada usuário escolha quais recursos deseja manter visíveis. Essa flexibilidade garante um ambiente de trabalho mais limpo e adaptado às necessidades do projeto.

▸ Adicionando ou removendo ícones

1. Clique no ícone de Customização, localizado no canto direito da barra de status.
2. Marque ou desmarque os recursos que deseja exibir.
3. Ícones ativos permanecem disponíveis na barra; os desmarcados ficam ocultos, mas podem ser reativados a qualquer momento.

▸ Ajustando modos de exibição

Alguns ícones, como Ortho Mode (F8), podem estar ativos mesmo quando invisíveis na barra. Isso significa que a função está habilitada, mas o controle visual foi ocultado.

• Para manter clareza, é recomendável exibir sempre os modos mais utilizados.

▸ Bloqueando configurações

O cadeado de Viewport Lock é outro recurso útil: ao ativá-lo, a escala definida não se altera mesmo ao aplicar zoom ou pan. Isso evita erros em impressões e apresentações.

Personalizar a barra de status é um passo essencial para quem deseja aumentar a produtividade, já que reduz cliques desnecessários e mantém os recursos mais importantes sempre à vista.

Dicas práticas para ganhar produtividade com a barra de status

O uso eficiente da barra de status no AutoCAD pode transformar a forma como você desenha, tornando as tarefas mais rápidas e organizadas. Veja algumas recomendações:

▸ Combine atalhos de teclado e ícones

Ative e desative funções como Ortho (F8) ou Grid (F7) diretamente pelo teclado, sem depender apenas dos ícones. Isso agiliza o fluxo de trabalho.

▸ Use o bloqueio de escala em viewports

Ao finalizar a configuração de uma janela no Layout, ative o Viewport Lock para evitar mudanças acidentais na escala.

▸ Mantenha visíveis apenas recursos essenciais

Evite sobrecarregar a barra de status com todos os ícones. Exiba apenas os que você utiliza com frequência, garantindo clareza na interface.

▸ Aproveite os modos de precisão

Ferramentas como Object Snap e Object Snap Tracking ajudam a criar desenhos mais consistentes, evitando erros de alinhamento e medida.

Seguindo essas práticas, a barra de status deixa de ser apenas um complemento da interface e se torna um painel de controle poderoso para aumentar a produtividade no AutoCAD.

Fluxo de trabalho com a Barra de Status no AutoCAD

A Barra de Status desempenha um papel central no fluxo de trabalho dentro do AutoCAD, pois concentra modos que influenciam diretamente a precisão, a orientação e o comportamento do cursor durante o desenho. Saber quando ativar ou desativar cada recurso evita retrabalho e garante maior controle técnico ao longo do projeto.

Em tarefas que exigem alinhamento rigoroso, como desenhos arquitetônicos ou detalhamentos técnicos, o uso combinado de Ortho, Polar Tracking e Object Snap permite executar comandos com mais previsibilidade. Isso reduz ajustes manuais posteriores e melhora a consistência geométrica dos elementos desenhados.

Outro ponto importante é a adaptação do fluxo conforme a etapa do projeto. Durante a concepção inicial, modos como Grid e Snap podem ajudar na organização espacial. Já em fases mais avançadas, recursos como bloqueio de viewport e controle de escala se tornam fundamentais para evitar erros de apresentação e impressão.

Quando utilizada de forma estratégica, a Barra de Status deixa de ser apenas um conjunto de ícones e passa a funcionar como um painel de controle operacional, alinhado às necessidades reais do desenho e ao ritmo de trabalho do usuário.

Padronização e controle do uso da Barra de Status

Em ambientes profissionais e equipes técnicas, a padronização do uso da Barra de Status contribui para maior consistência entre projetos e usuários. Interfaces excessivamente personalizadas podem dificultar o suporte, o treinamento e a troca de arquivos entre membros da equipe.

Uma boa prática é definir quais modos devem permanecer ativos por padrão e quais devem ser utilizados apenas em situações específicas. Isso reduz o risco de erros causados por configurações esquecidas, como Ortho ou Polar ativados indevidamente.

O controle de escala em viewports, por exemplo, deve seguir um padrão claro em projetos colaborativos. O uso consciente do bloqueio evita alterações acidentais que comprometem a representação final do desenho.

Ao estabelecer critérios técnicos para o uso da Barra de Status, o ambiente de trabalho se torna mais previsível, confiável e alinhado às boas práticas de produção em AutoCAD.

✅ Conclusão

A Barra de Status é um dos elementos mais importantes da interface do AutoCAD quando o objetivo é ganhar precisão e controle durante o desenho. Dominar seus modos e compreender quando utilizá-los faz diferença direta na qualidade do trabalho final.

Com uma configuração enxuta, personalizada e padronizada, o usuário reduz erros operacionais, melhora o fluxo de trabalho e mantém maior clareza visual durante o projeto. Isso se reflete em desenhos mais consistentes e em um processo mais eficiente.

Em qualquer nível de experiência, compreender o funcionamento da Barra de Status é um passo essencial para evoluir no uso técnico e profissional do AutoCAD.
