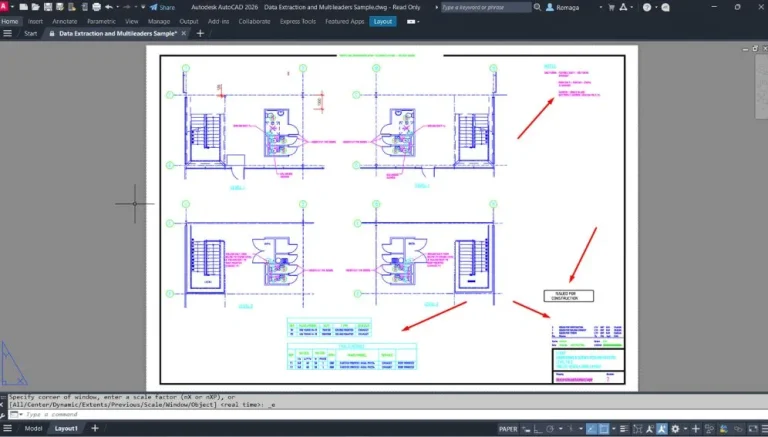

Estilos de Textos: Tipos, Aplicações e Alinhamento

Os estilos de textos no AutoCAD são conjuntos de configurações que definem fonte, altura, inclinação e formatação dos textos inseridos no desenho.
Esses estilos garantem padronização e clareza visual, além de facilitar a edição em grandes projetos.
Neste artigo, você vai aprender como criar e modificar estilos personalizados, entender a diferença entre fontes TrueType e compiladas, e aplicar o recurso anotativo para adaptar textos automaticamente à escala de impressão.

O que são estilos de textos no AutoCAD

Os estilos de textos no AutoCAD definem o padrão visual dos textos aplicados em um desenho técnico, controlando parâmetros como fonte, altura, inclinação, largura e alinhamento.

Cada estilo funciona como um modelo pré-configurado, garantindo padronização tipográfica em plantas, legendas, tabelas e anotações. Isso é fundamental para a consistência visual e legibilidade do projeto, especialmente em ambientes colaborativos.

No editor de estilos (comando STYLE), é possível criar, renomear, modificar ou excluir estilos de texto. O AutoCAD permite armazenar múltiplos estilos em um mesmo arquivo, possibilitando o uso de configurações diferentes conforme a finalidade:

• Títulos e cabeçalhos — geralmente em altura maior e estilo centralizado.
• Notas e legendas — com altura menor, espaçamento reduzido e alinhamento à esquerda.
• Identificações técnicas — com fonte simples e sem serifa, como Arial ou Simplex.

Ao manter um conjunto de estilos bem definidos, o profissional assegura uniformidade e rapidez na produção dos desenhos, além de facilitar futuras revisões ou atualizações.

Como criar e editar estilos personalizados

Para criar ou modificar estilos de textos personalizados no AutoCAD, utilizamos o comando STYLE.
Ele abre a janela de gerenciamento de estilos, onde é possível configurar cada parâmetro que define a aparência e o comportamento dos textos no projeto.

1. Acessando o editor de estilos

• Vá até a Aba Home → Painel Annotation → Text Style
  ou digite STYLE na linha de comando.
• Na janela “Text Style”, clique em New para criar um novo estilo.
• Dê um nome representativo, como “Títulos_A4” ou “Notas_Projeto”.

2. Configurações principais

No editor, configure:

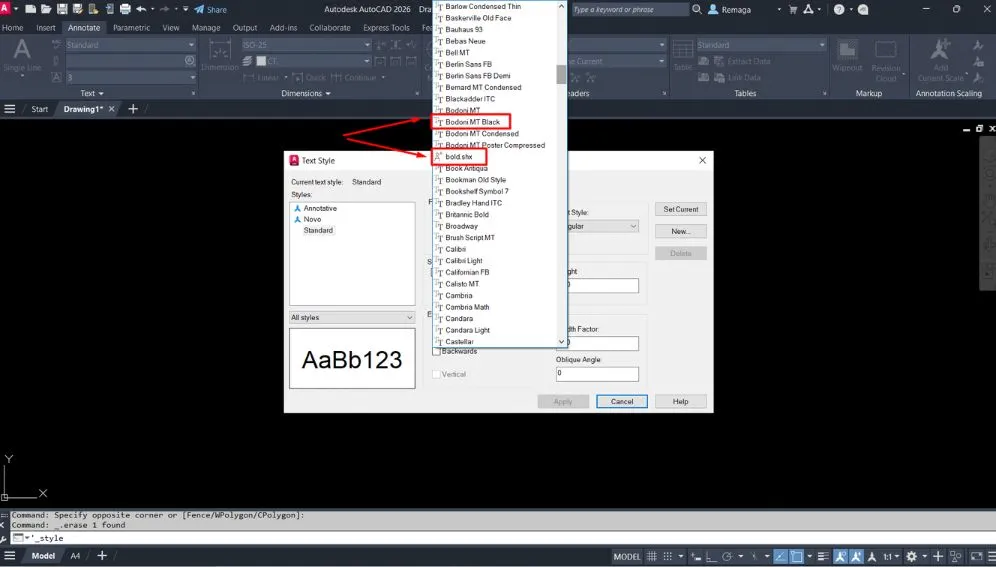

• Font Name (Fonte): escolha entre fontes TrueType (como Arial, Calibri) ou compiladas (.SHX).
• Height (Altura): defina o tamanho padrão do texto. Se deixar “0”, o AutoCAD pedirá a altura a cada inserção.
• Width Factor (Largura): controla a compressão horizontal do texto (1.0 = largura normal).
• Oblique Angle (Inclinação): define o grau de inclinação das letras, útil para estilos técnicos.
• Effects (Efeitos): opções como “Upside Down”, “Backwards” e “Vertical” alteram a orientação do texto.

3. Definindo o estilo atual

Após ajustar os parâmetros, clique em Set Current para tornar o estilo ativo.
A partir daí, qualquer novo texto criado com TEXT ou MTEXT usará automaticamente esse estilo.

Criar estilos personalizados é uma das melhores práticas em projetos de engenharia e arquitetura, pois reduz erros de formatação e acelera o fluxo de trabalho em equipes que compartilham o mesmo padrão gráfico.

Diferença entre fontes TrueType e fontes compiladas

Ao configurar estilos de textos no AutoCAD, um dos pontos mais importantes é entender a diferença entre fontes TrueType (TTF) e fontes compiladas (SHX).
Cada tipo possui características próprias de exibição, compatibilidade e desempenho, que influenciam diretamente na aparência final do desenho técnico.

1. Fontes TrueType (.TTF)

São as mesmas fontes utilizadas em programas como Word ou Excel, e reconhecidas pelo sistema operacional Windows.
Elas oferecem maior qualidade visual e suavidade, permitindo o uso de recursos como negrito, itálico e variações de peso.

• Exemplo: Arial, Calibri, Verdana.
• Indicação: para títulos, pranchas e anotações de apresentação.
• Limitação: podem gerar arquivos DWG mais pesados e perda de formatação ao abrir o desenho em outros computadores sem a fonte instalada.

2. Fontes compiladas (.SHX)

São fontes nativas do AutoCAD, otimizadas para renderização técnica e alta precisão.
Elas são mais leves e rápidas, mesmo em arquivos complexos, e garantem compatibilidade total entre versões do software.

• Exemplo: Simplex.shx, Romans.shx, ISOCP.shx.
• Indicação: para plantas técnicas, desenhos de engenharia e detalhes construtivos.
• Limitação: não aceitam estilos como negrito ou itálico, e possuem aparência mais “geométrica”.

3. Escolha profissional

A escolha entre TrueType e SHX deve equilibrar estética, desempenho e compatibilidade.
Projetos técnicos e construtivos geralmente utilizam SHX pela leveza e precisão; já layouts de apresentação podem adotar fontes TrueType pela legibilidade e estilo refinado.

Estilos anotativos e padronização de textos técnicos

Os estilos anotativos no AutoCAD representam um avanço na forma de trabalhar com textos em diferentes escalas.
Quando um estilo é configurado como anotativo, o software ajusta automaticamente o tamanho do texto conforme a escala de visualização ou de plotagem, mantendo a legibilidade em qualquer situação.

1. Ativando o recurso anotativo

No editor de estilos (comando STYLE), marque a opção Annotative.
Assim, ao inserir textos com esse estilo, o AutoCAD calculará o fator de escala de forma dinâmica — seja em uma viewport de layout ou no modelo 2D.
Isso evita que textos fiquem desproporcionais quando o desenho é impresso em escalas diferentes.

2. Benefícios do uso anotativo

• Mantém o tamanho visual constante em múltiplas escalas.
• Reduz a necessidade de duplicar textos para vistas diferentes.
• Garante consistência gráfica e conformidade com normas técnicas.
• Aumenta a produtividade em revisões e atualizações de projeto.

3. Padronização de textos técnicos

Para padronizar textos em projetos corporativos, recomenda-se:

• Criar estilos separados para títulos, notas e legendas.
• Utilizar altura padrão (ex: 2,5 mm para notas e 5 mm para títulos).
• Empregar fonte SHX para desenhos técnicos e TrueType para pranchas de apresentação.
• Manter a nomenclatura padronizada, como “TXT_Titulos_A4” ou “TXT_Notas_Tecnicas”.

Essas práticas asseguram clareza, uniformidade e conformidade com normas gráficas, tornando o arquivo DWG mais organizado e profissional.

Padronização avançada de estilos de textos em projetos CAD

A correta padronização dos estilos de textos em projetos desenvolvidos no AutoCAD é um dos fatores mais relevantes para a qualidade técnica da documentação gráfica. Em ambientes profissionais, onde desenhos são compartilhados entre equipes, revisados por terceiros e utilizados em obra, a falta de padrão tipográfico pode gerar confusão, retrabalho e até interpretações incorretas das informações técnicas.

Quando os estilos de textos são definidos de forma estratégica, cada tipo de informação passa a ter uma hierarquia visual clara. Títulos, legendas, notas técnicas e identificações deixam de competir entre si e passam a cumprir papéis bem definidos dentro do desenho. Isso facilita a leitura imediata, reduz o tempo de interpretação e melhora significativamente a apresentação do projeto, tanto em tela quanto na impressão.

Outro ponto essencial é a consistência ao longo do tempo. Projetos que evoluem por meses ou anos tendem a sofrer alterações constantes. Ao utilizar estilos de textos bem configurados, qualquer ajuste futuro pode ser feito de forma global, sem a necessidade de editar manualmente cada anotação. Essa abordagem reduz erros e garante que revisões mantenham o mesmo padrão visual adotado desde o início.

Além disso, a padronização contribui diretamente para a conformidade com normas técnicas. Alturas corretas, fontes adequadas e nomenclaturas padronizadas tornam o desenho mais profissional e alinhado às exigências de engenharia e arquitetura. Em auditorias, aprovações e entregas formais, esse cuidado demonstra domínio técnico e organização do processo de projeto.

Boas práticas para gerenciamento de estilos de textos no AutoCAD

Gerenciar corretamente os estilos de textos exige mais do que apenas criá-los; é necessário manter um controle lógico e organizado ao longo do desenvolvimento do projeto. Uma boa prática é limitar a quantidade de estilos ativos, evitando variações desnecessárias que dificultam a manutenção do arquivo. Quanto mais enxuto e bem definido for o conjunto de estilos, mais eficiente será o fluxo de trabalho.

Os estilos de textos devem ser nomeados de forma clara e funcional, refletindo sua aplicação prática no desenho. Nomes genéricos dificultam a identificação e aumentam o risco de uso incorreto. Ao adotar uma nomenclatura padronizada, o projetista garante que qualquer membro da equipe consiga aplicar o estilo correto sem dúvidas, mesmo ao abrir o arquivo pela primeira vez.

Outro aspecto importante é a integração entre estilos e escalas. Em projetos que utilizam layouts com múltiplas viewports, o uso consciente de estilos anotativos evita duplicações e inconsistências. Os estilos de textos anotativos mantêm a legibilidade independentemente da escala aplicada, o que reduz ajustes manuais e melhora a produtividade em revisões e ampliações de detalhes.

Por fim, o gerenciamento adequado dos estilos de textos contribui para arquivos mais leves, organizados e fáceis de atualizar. Projetos bem estruturados facilitam a colaboração, reduzem conflitos de padrão e garantem que o foco permaneça no conteúdo técnico, não em correções visuais. Essa prática eleva o nível profissional da documentação e otimiza o desempenho geral do trabalho em CAD.

Conclusão técnica sobre estilos de textos no AutoCAD

✅ Os estilos de textos são a base da padronização tipográfica em projetos técnicos no AutoCAD. Quando bem configurados, eles garantem clareza visual, consistência gráfica e facilidade de manutenção ao longo de todo o ciclo do projeto.

O uso correto de estilos personalizados, fontes adequadas e recursos anotativos reduz retrabalho, melhora a leitura técnica e torna o arquivo mais profissional e confiável. Pequenas decisões na configuração inicial refletem diretamente na qualidade final da documentação.

Ao dominar e aplicar boas práticas nos estilos de textos, o projetista ganha eficiência, organização e controle total sobre a comunicação gráfica, assegurando resultados técnicos superiores em qualquer tipo de projeto.
